Електрична схема кондиціонера Rover 25 1999, 2000, 2001, 2002 року випуску.

Електросхема кондиціонера — МКПП (-10.2002).

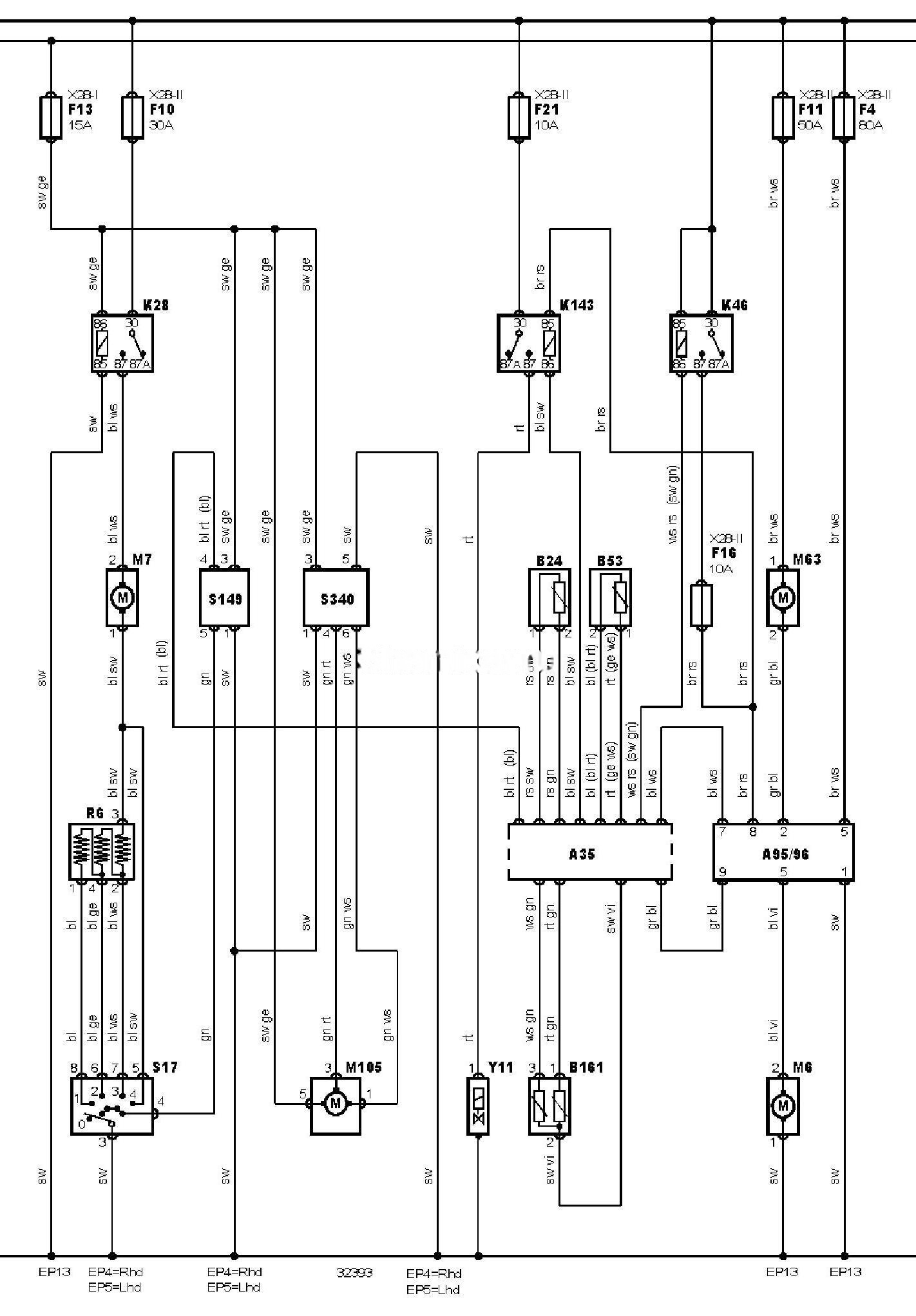

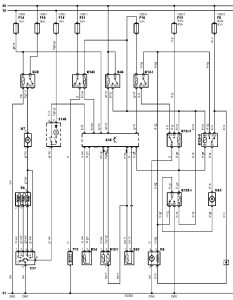

Електросхема кондиціонера тип 1 Rover 25
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Rover

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок керування двигуном

B24

Датчик температури охолоджувальної рідини

B53

Датчик температури за випарником

B161

Датчик тиску холодоагенту системи кондиціонування

F8

Запобіжник

F10

Запобіжник

F11

Запобіжник

F14

Запобіжник

F15

Запобіжник

F16

Запобіжник

F21

Запобіжник

K12-1

Реле електродвигуна вентилятора системи охолодження

K12-2

Реле електродвигуна вентилятора системи охолодження

K28

Реле електродвигуна вентилятора обігрівача

K46

Реле системи керування двигуном

K129

Реле електродвигуна вентилятора конденсатора кондиціонера

K143

Реле електромагнітної муфти компресора кондиціонера

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/обігрівача

M63

Електродвигун вентилятора конденсатора кондиціонера

R6

Резистор електродвигуна вентилятора обігрівача

S17

Вимикач електродвигуна вентилятора кондиціонера/обігрівача

S149

Головний вимикач кондиціонера

X28-1

Блок запобіжників/реле, панель приладів

X28-2

Блок запобіжників/реле, моторний відсік

Y11

Електромагнітна муфта компресора кондиціонера



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
