Електросхема звукового сигналу Rover 400 Series

Електрична схема звукового сигналу Rover 400 Mk2 (HH-R)1995, 1996, 1997, 1998, 1999 року випуску.

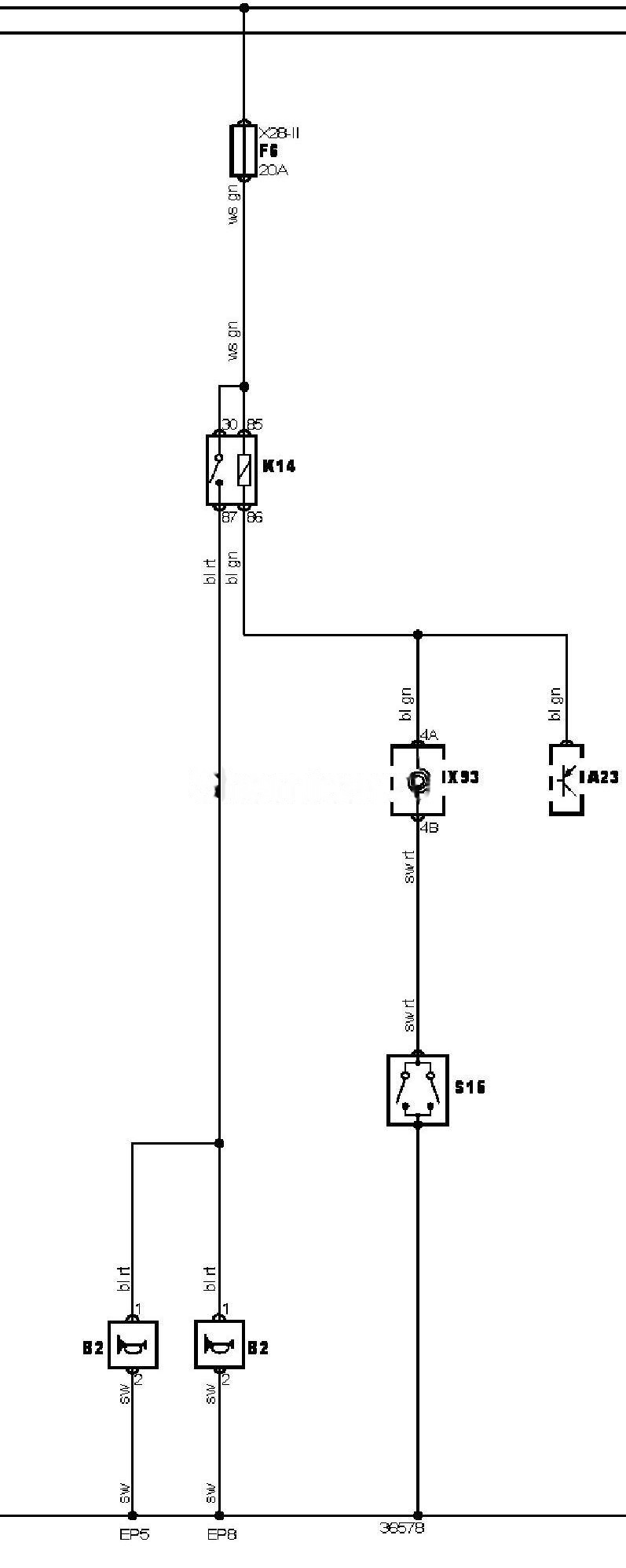

Електросхема звукового сигналу.

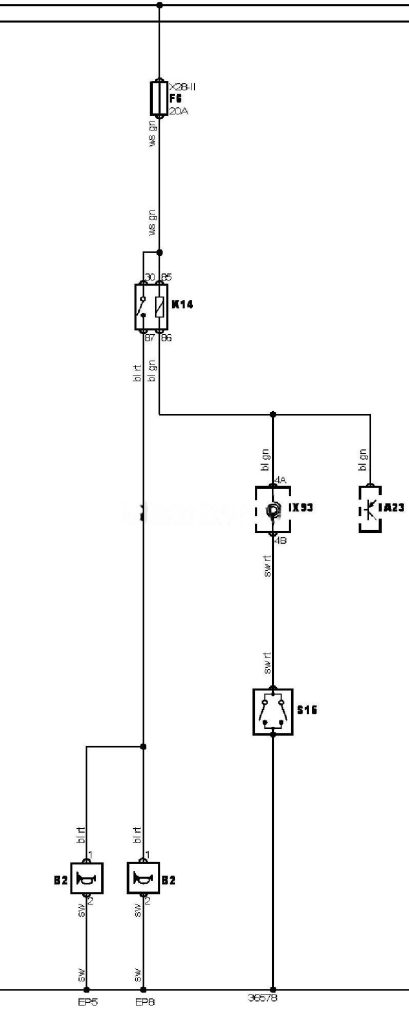

Електросхема звукового сигналу Rover 400 Series — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Rover

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A23	Блок керування протиугінною системою
B2	Звуковий сигнал (подвійний)
EP5	Точка маси
EP8	Точка маси
F6	Запобіжник
K14	Реле звукового сигналу
S15	Вимикач звукового сигналу
X93	Спіральний провід (SRS)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Rover 400 Mk2 (HH-R)
