Електросхема звукового сигналу Rover 75

Електрична схема звукового сигналу Rover 75 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема звукового сигналу.

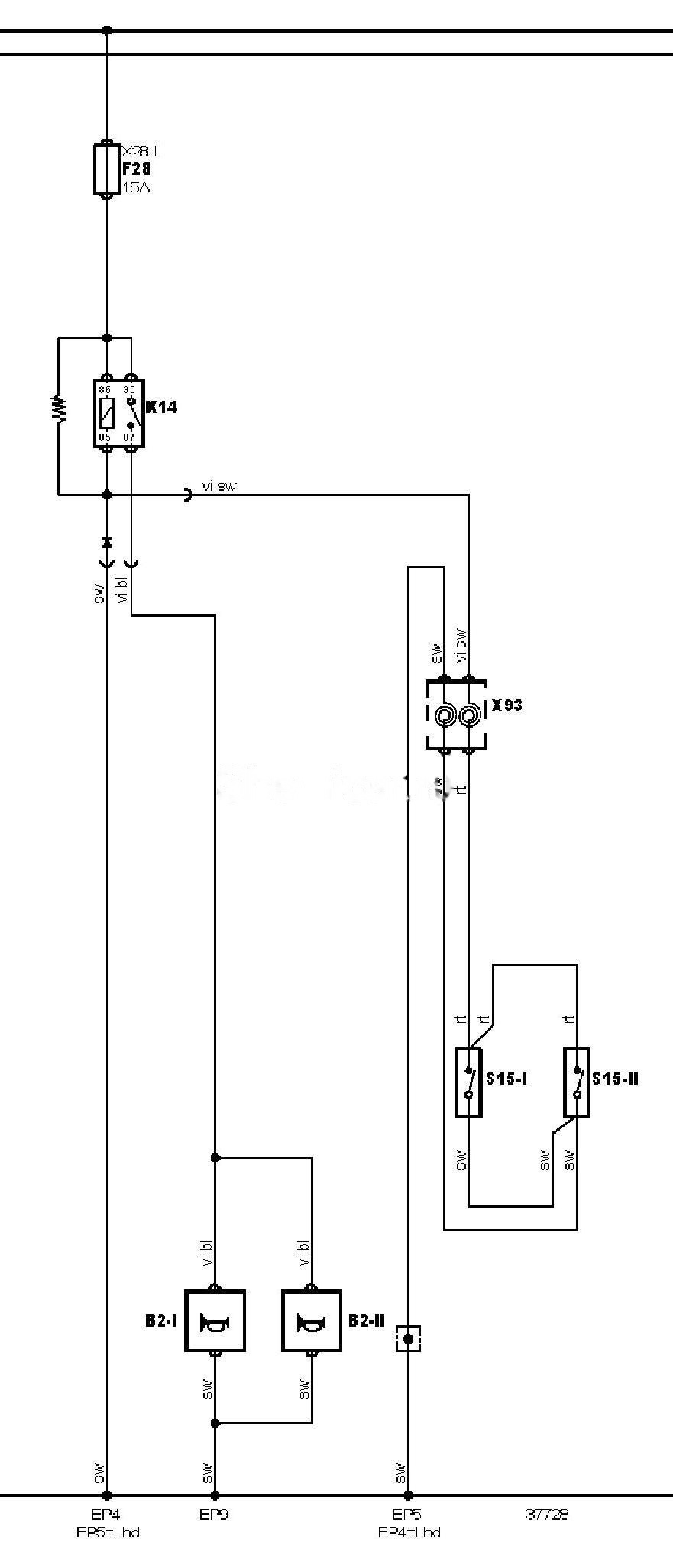

Електросхема звукового сигналу Rover 75 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Rover

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
B2-1	Звуковий сигнал (подвійний)
B2-2	Звуковий сигнал (подвійний)
EP4	Точка маси
EP5	Точка маси
EP9	Точка маси
F28	Запобіжник
K14	Реле звукового сигналу
S15-1	Вимикач звукового сигналу
S15-2	Вимикач звукового сигналу
X28-1	Блок запобіжників/реле, приладова панель
X93	Замок запалювання — “ACC”

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
