Електрична схема мультимедіа-системи Rover 25 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема мультимедіа-системи.

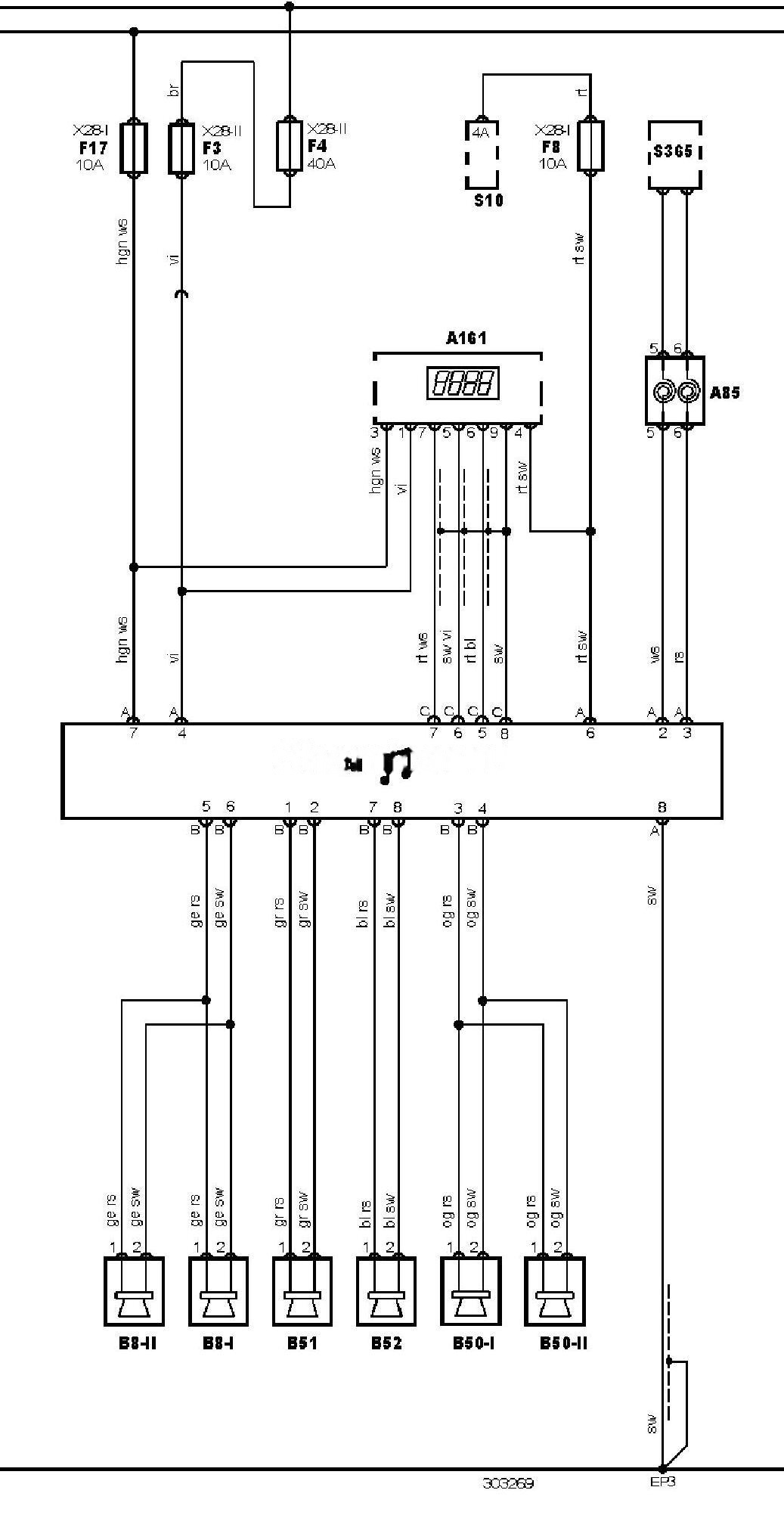

Електросхема мультимедіа-системи Rover 25
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Rover

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A1

Аудіосистема

A85

Ковзний контакт звукового сигналу

A161

Багатофункціональний дисплей

B8-1

Динамік аудіосистеми, лівий передній або єдиний 1

B8-2

Динамік аудіосистеми, лівий передній або єдиний 2

B50-1

Динамік аудіосистеми, правий передній 1

B50-2

Динамік аудіосистеми, правий передній 2

B51

Динамік аудіосистеми, лівий задній

B52

Динамік аудіосистеми, правий задній

EP3

Точка маси

F3

Запобіжник

F4

Запобіжник

F8

Запобіжник

F17

Запобіжник

S10

Перемикач керування очищувачем / омивачем заднього скла

S365

Комбінований перемикач (на кермовому колесі)

X28-1

Блок запобіжників/реле

X28-2

Блок запобіжників/реле



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
