Електрична схема обігрівача скла Saab 9-3 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 року випуску.

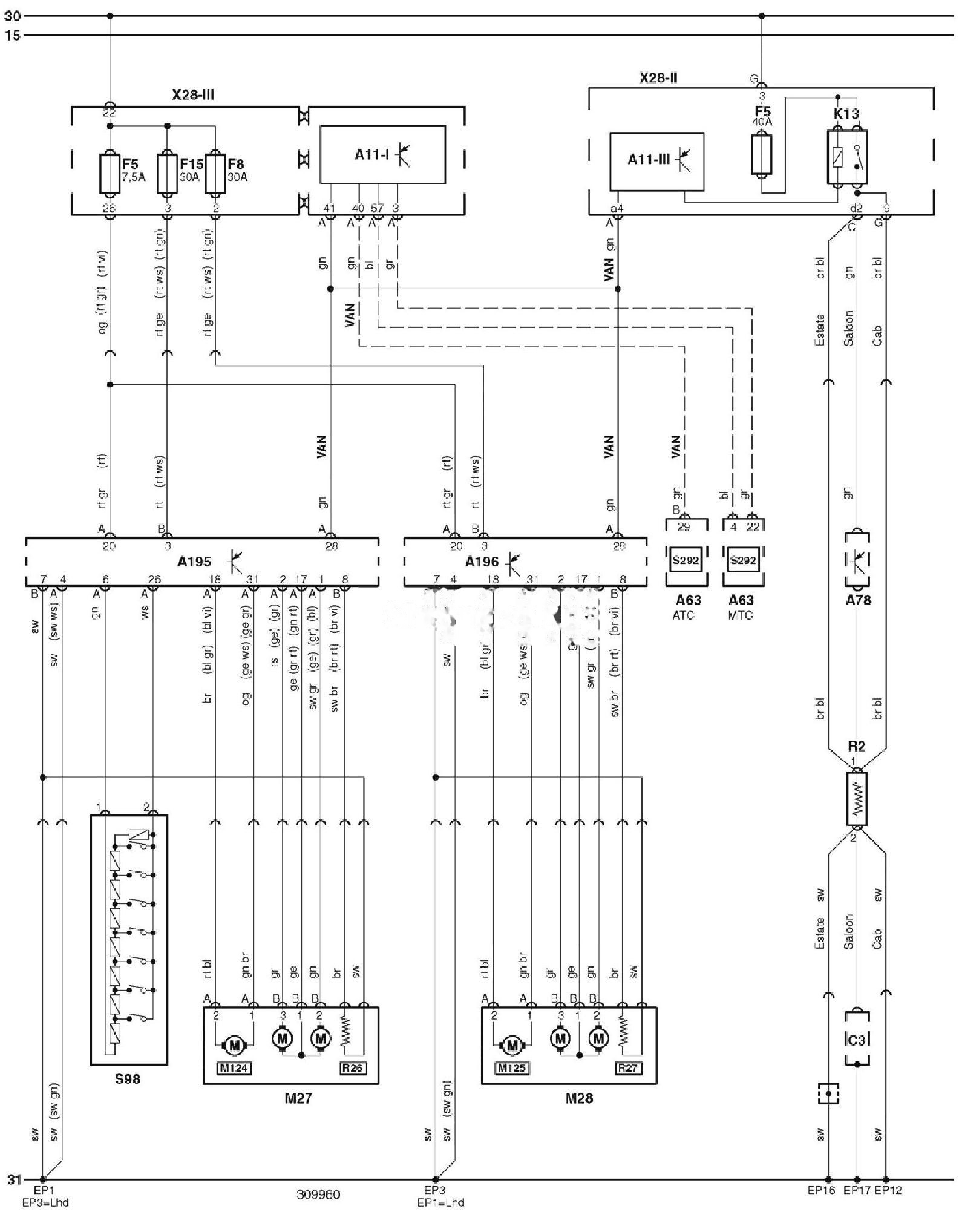

Електросхема обігрівача скла.
Позначення до електричної схеми Saab
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A63 |
Електронний блок управління кондиціонером |
|
A78 |
Блок антени |
|
A195 |
Блок управління електрообладнанням водійських дверей |
|
A196 |
Блок управління електрообладнанням пасажирських дверей |
|
C3 |
Пригнічувач перешкод (аудіосистема) |
|
F5 |
Запобіжник |
|
F8 |
Запобіжник |
|
F15 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на водійських дверях |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на пасажирських дверях |
|
M124 |
Електродвигун приводу складання дзеркала заднього виду на водійських дверях |
|
M125 |
Електродвигун приводу складання дзеркала заднього виду на пасажирських дверях |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на водійських дверях |
|
R27 |
Обігрівач дзеркала заднього виду на пасажирських дверях |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
S292 |
Панель управління кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
