Електросхема обігрівача скла Seat Cordoba 1

Електрична схема обігрівача скла Seat Cordoba 1993, 1994, 1995, 1996, 1997, 1998, 1999 року випуску.

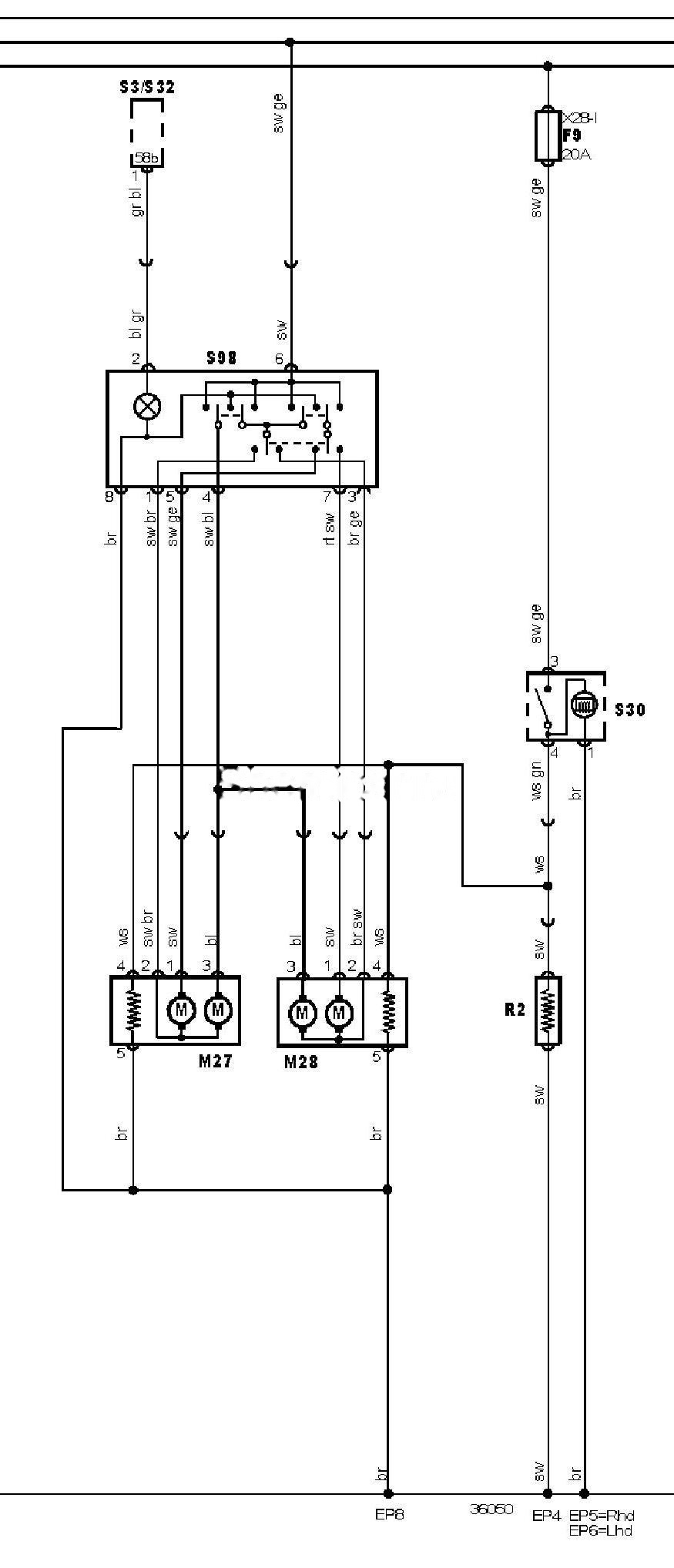

Електросхема обігрівача скла.

Електросхема обігрівача скла Seat Cordoba 1 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Seat

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP4	Точка маси
EP5	Точка маси
EP6	Точка маси
EP8	Точка маси
F9	Запобіжник
M27	Електродвигун приводу регулювання дзеркала заднього виду на двері водія
M28	Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира
R2	Обігрівач заднього скла
S3	Вимикач фар
S30	Вимикач обігрівача заднього скла
S32	Вимикач задніх протитуманних ліхтарів
S98	Перемикач регулювання дзеркал заднього виду
X28-1	Блок запобіжників/реле

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Seat Cordoba 1 (6K)
