Електрична схема обігрівача скла Renault Megane 2 (X84) 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема обігрівача скла (-04.2006).

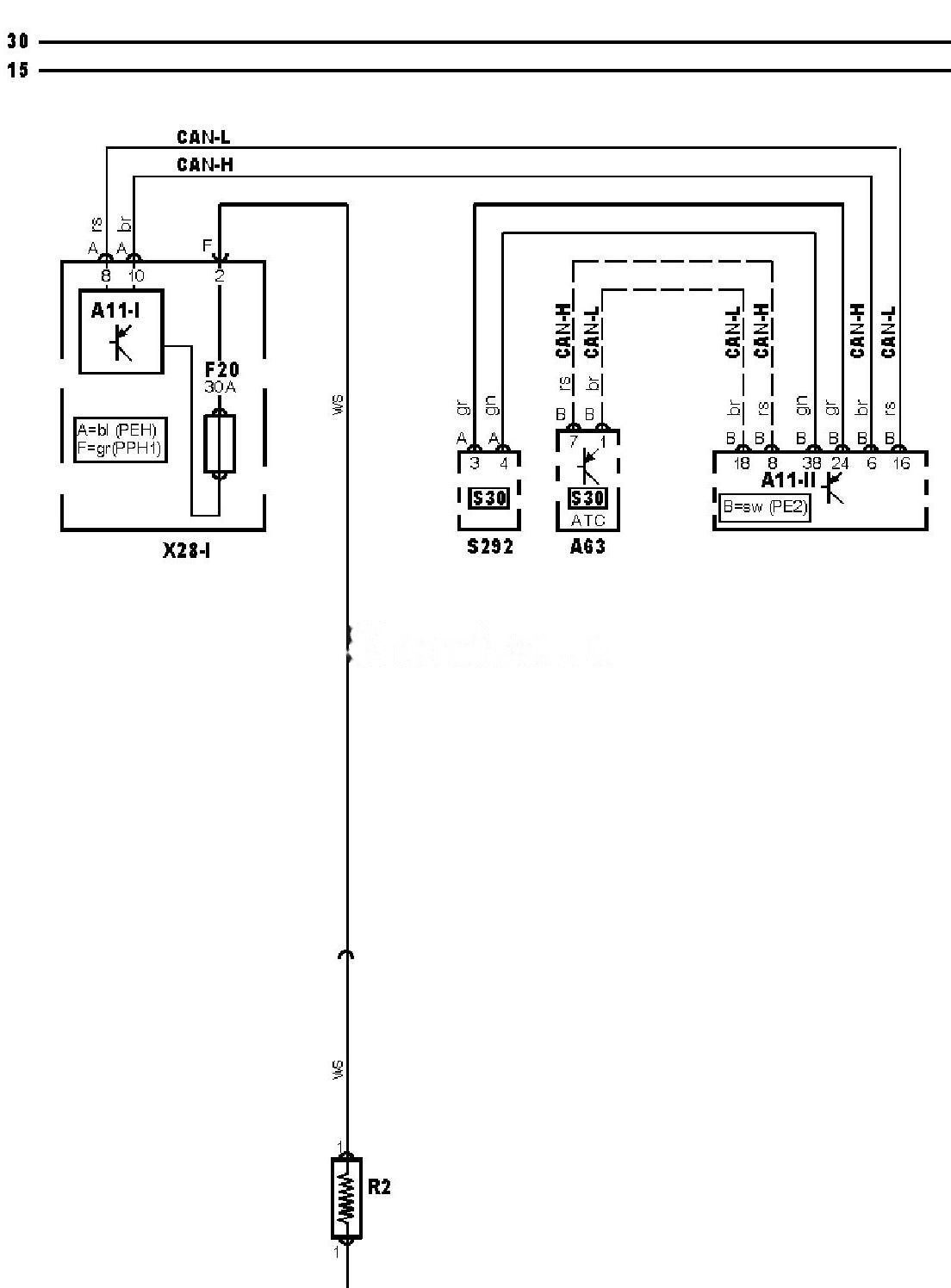

Електросхема обігрівача скла тип 1 Renault Megane 2 (X84)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Renault Megane

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A11-1

Багатофункціональний блок керування 1

A11-2

Багатофункціональний блок керування 2

A63

Електронний блок керування кондиціонером

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP13

Точка маси

F20

Запобіжник

R2

Обігрівач заднього скла

S30

Вимикач обігрівача заднього скла

S292

Панель керування кондиціонером/опалювачем

X28-1

Блок запобіжників/реле, моторний відсік 1



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
