Електрична схема обігрівача скла Mercedes Benz С-Class 202 1996, 1997 року випуску.

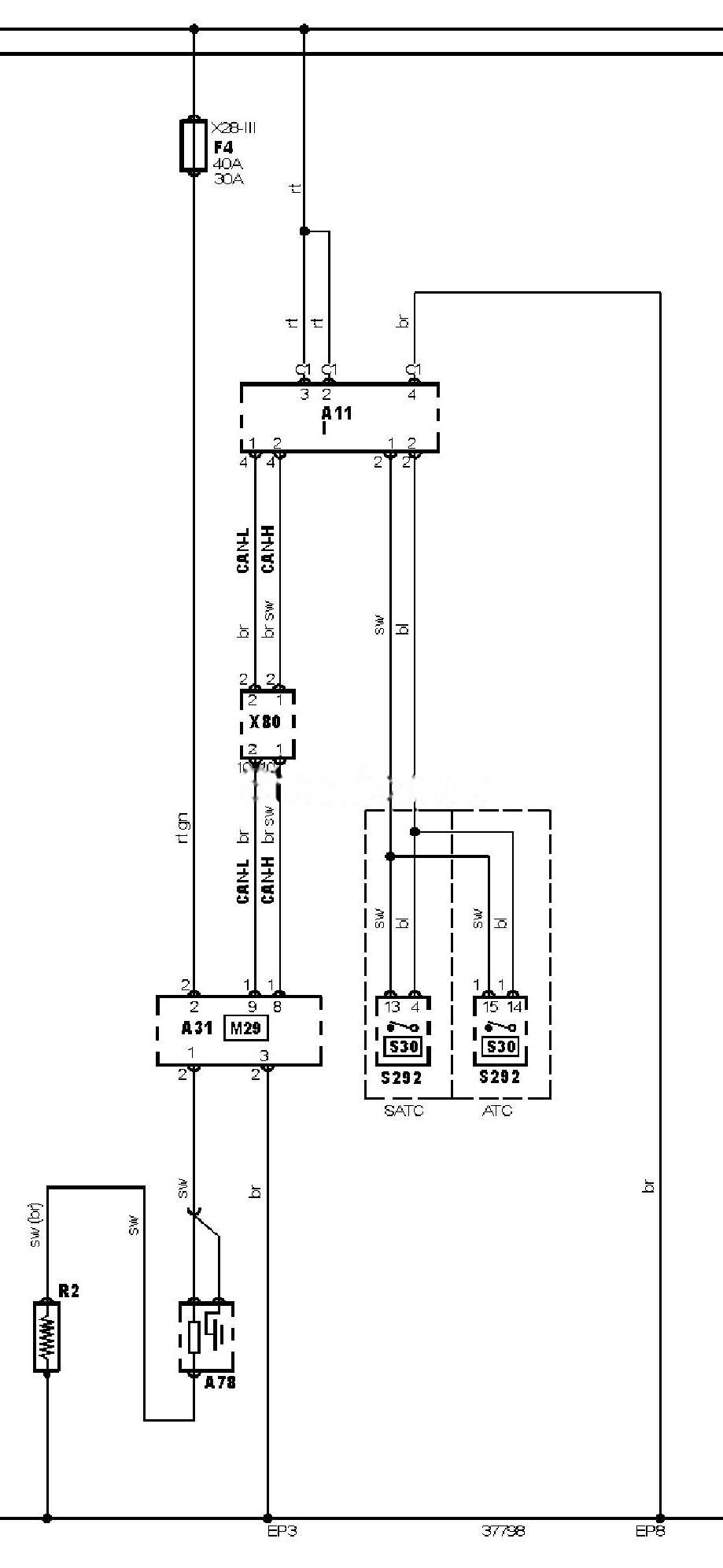

Електросхема обігрівача скла (-05.1997).
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A31 |
Блок керування центральним замком |
|
A78 |
Блок антени |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP3 |
Точка маси |
|
EP8 |
Точка маси |
|
F4 |
Запобіжник |
|
M29 |
Вакуумний насос центрального замка |
|
R2 |
Обігрівач заднього скла |
|
S30 |
Вимикач обігрівача заднього скла |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X28-3 |
Блок запобіжників/реле |
|
X80 |
Роз’єм шини даних |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
