Електрична схема обігрівача скла Peugeot 307 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

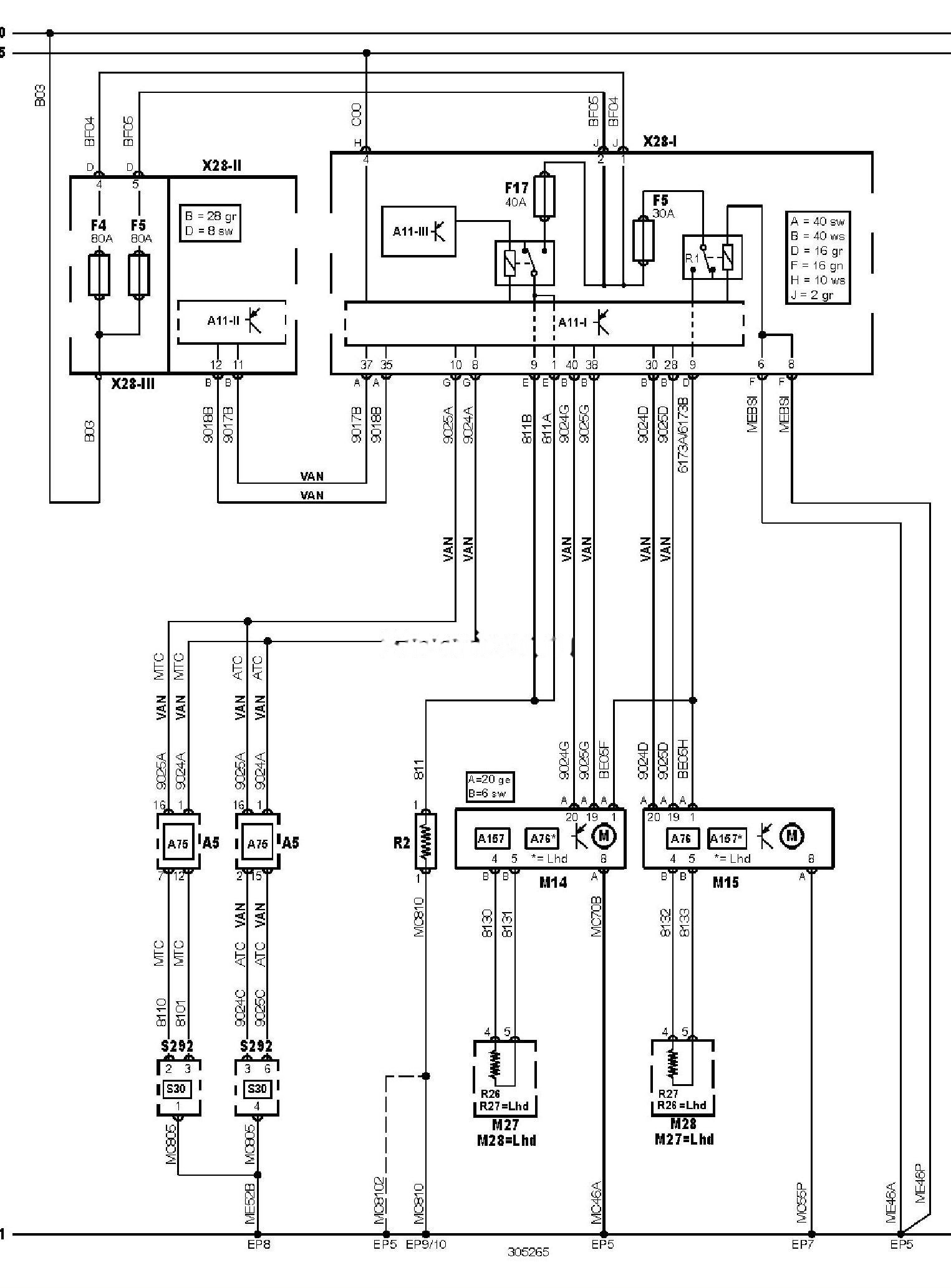

Електросхема обігрівача скла.
Позначення до електричної схеми Peugeot 307
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A11-3 |
Багатофункціональний блок керування 2 |
|
A75 |
Блок керування комбінацією приборів |
|
A76 |
Блок керування лівим переднім склопідйомником |
|
A157 |
Блок керування правим переднім склопідйомником |
|
EP10 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F17 |
Запобіжник |
|
M14 |
Електродвигун приводу склопідйомника дверей водія |
|
M15 |
Електродвигун приводу склопідйомника дверей пасажира |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S30 |
Вимикач обігрівача заднього скла |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле — приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле — моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле — моторний відсік 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
