Електрична схема мультимедіа-системи Peugeot 307 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

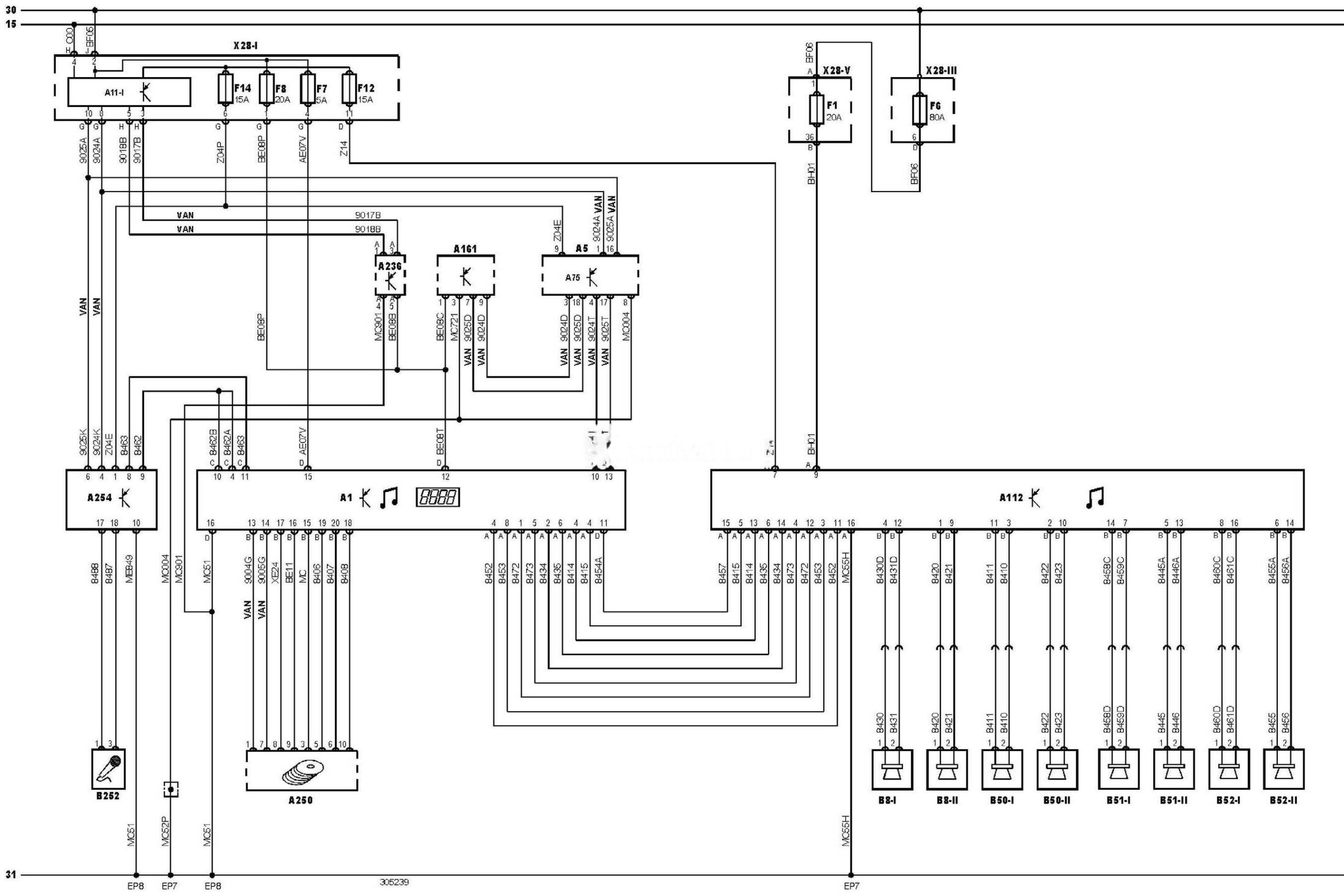

Електросхема мультимедіа-системи — З підсилювачем.
Позначення до електричної схеми Peugeot 307
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A75 |
Блок керування комбінацією приборів |
|
A112 |
Аудіосистема |
|
A161 |
Багатофункціональний дисплей |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A250 |
CD-чейнджер |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51-1 |
Динамік аудіосистеми, лівий задній |
|
B51-2 |
Динамік аудіосистеми, лівий задній |
|
B52-1 |
Динамік аудіосистеми, правий задній |
|
B52-2 |
Динамік аудіосистеми, правий задній |
|
B252 |
Мікрофон |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
F1 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F12 |
Запобіжник |
|
F14 |
Запобіжник |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле — панель приладів 1 |
|
X28-3 |
Блок запобіжників/реле — моторний відсік 2 |
|
X28-V |
Замок запалювання — “ACC” |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
