Електрична схема освітлення салону Peugeot 307 2001, 2002, 2003, 2004 року випуску.

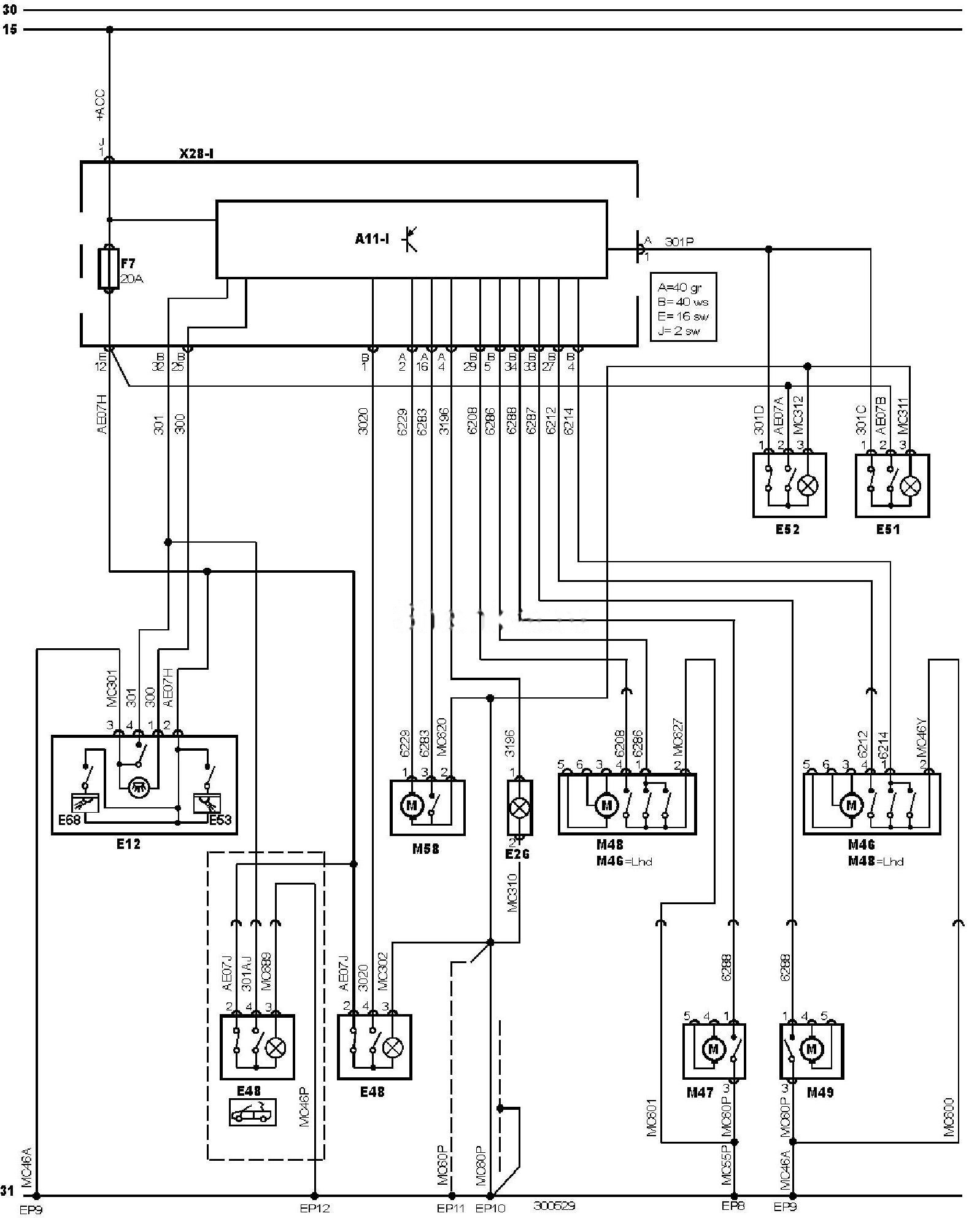

Електросхема ламп освітлення салону (-06.2004).
Позначення до електричної схеми Peugeot 307
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
EP10 |
Точка маси |
|
EP11 |
Точка маси |
|
EP12 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
E53 |
Лампа місцевого підсвічування (з боку пасажира) |
|
E68 |
Лампа місцевого підсвічування (з боку водія) |
|
F7 |
Запобіжник |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задня двері) |
|
X28-1 |
Блок запобіжників/реле — приладова панель 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
