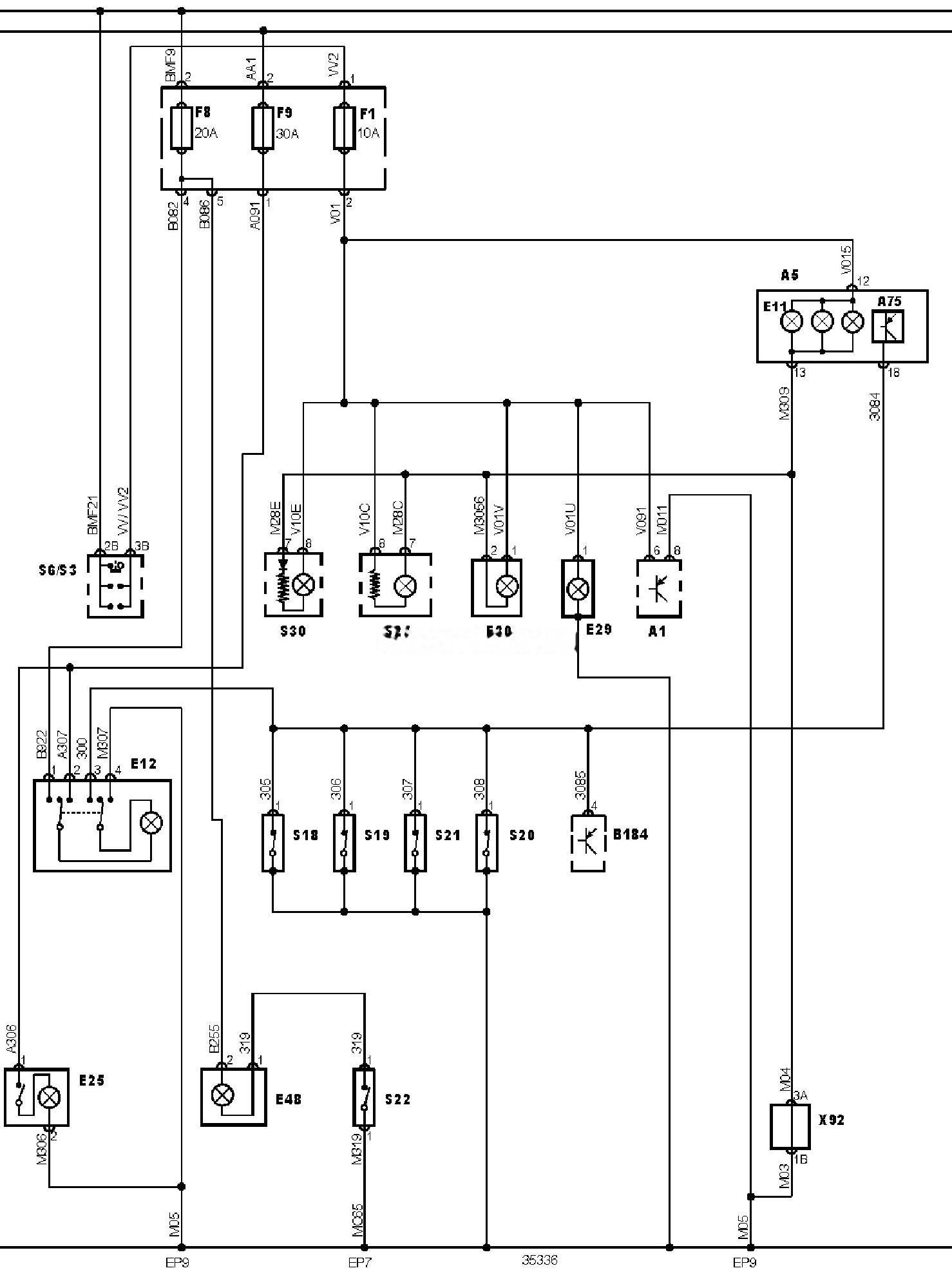

Електрична схема освітлення салону Peugeot 306 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.
Електросхема ламп освітлення салону — Блок запобіжників у салоні з 13 запобіжниками.
Позначення до електричної схеми Peugeot 306
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A75 |
Блок керування комбінацією приборів |
|
B184 |
Транспондер іммобілайзера |
|
EP7 |
Точка маси |
|
EP9 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приборів |
|
E12 |
Лампа освітлення салону (передня) |
|
E25 |
Лампа місцевого підсвічування (єдина) |
|
E29 |
Лампа підсвічування прикурювача |
|
E30 |
Лампа підсвічування попільнички |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
F1 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S18 |
Вимикач освітлення салону (з боку водія) |
|
S19 |
Вимикач освітлення салону (з боку пасажира) |
|
S20 |
Вимикач освітлення салону (лівий задній) |
|
S21 |
Вимикач освітлення салону (правий задній) |
|
S22 |
Вимикач освітлення (багажне відділення) |
|
S27 |
Вимикач аварійної сигналізації |
|
S30 |
Вимикач обігрівача заднього скла |
|
X92 |
Роз’єм (джампер) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
