Електросхема мультимедіа-системи тип 2 Peugeot 306

Електрична схема мультимедіа-системи Peugeot 306 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

Електросхема мультимедіа-системи — Кабріолет.

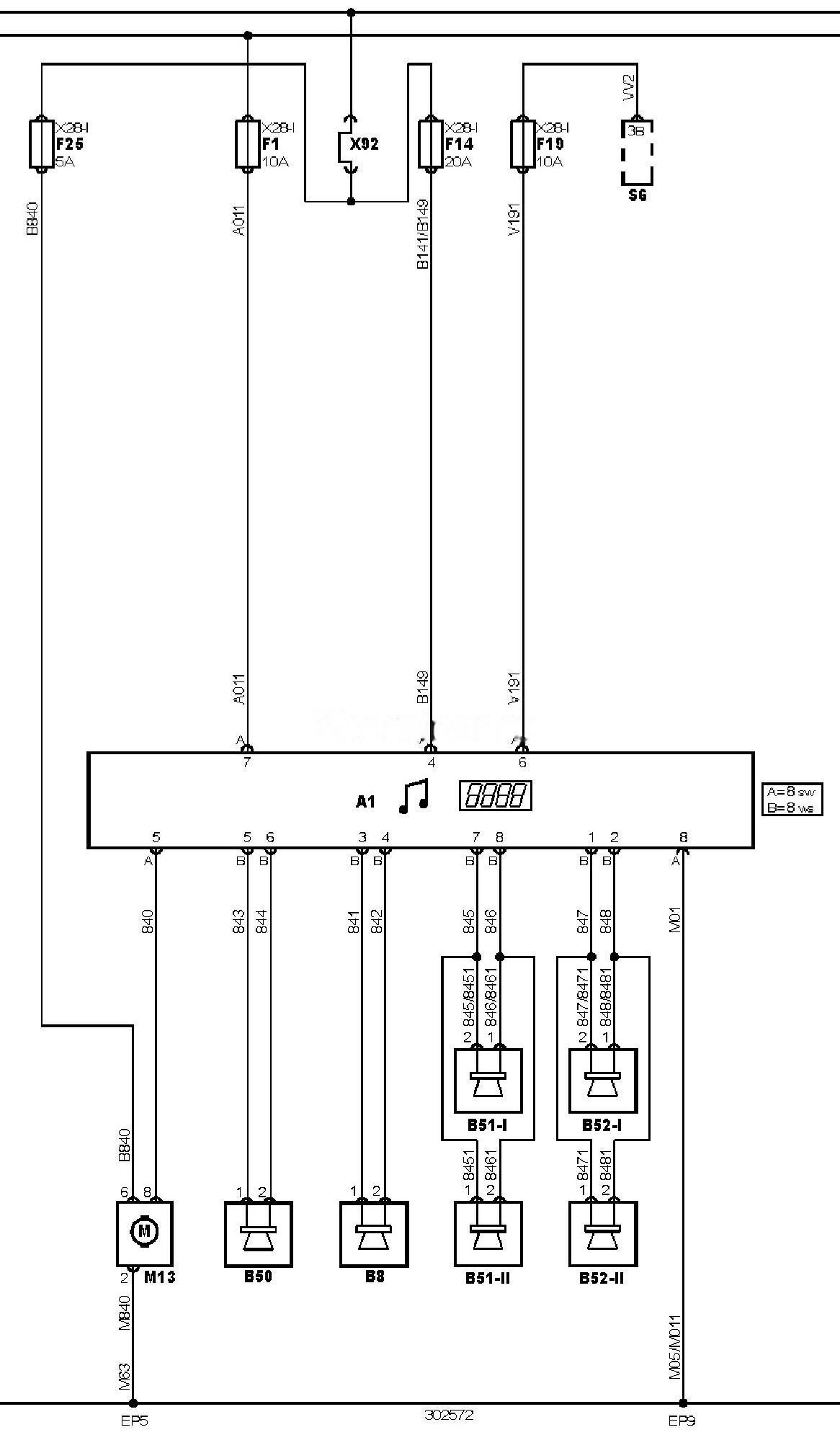

Електросхема мультимедіа-системи тип 2 Peugeot 306 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 306

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
B8	Динамік аудіосистеми, лівий передній або єдиний
B50	Динамік аудіосистеми, правий передній
B51-1	Динамік аудіосистеми, лівий задній 1
B51-2	Динамік аудіосистеми, лівий задній 2
B52-1	Динамік аудіосистеми, правий задній 1
B52-2	Динамік аудіосистеми, правий задній 2
EP5	Точка маси
EP9	Точка маси
F1	Запобіжник
F14	Запобіжник
F19	Запобіжник
F25	Запобіжник
M13	Електродвигун приводу антени
S6	Комбінований перемикач
X28-1	Блок запобіжників/реле
X92	Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Peugeot 306
