Електросхема обігрівача скла Peugeot 306

Електрична схема обігрівача скла Peugeot 306 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

Електросхема обігрівача скла.

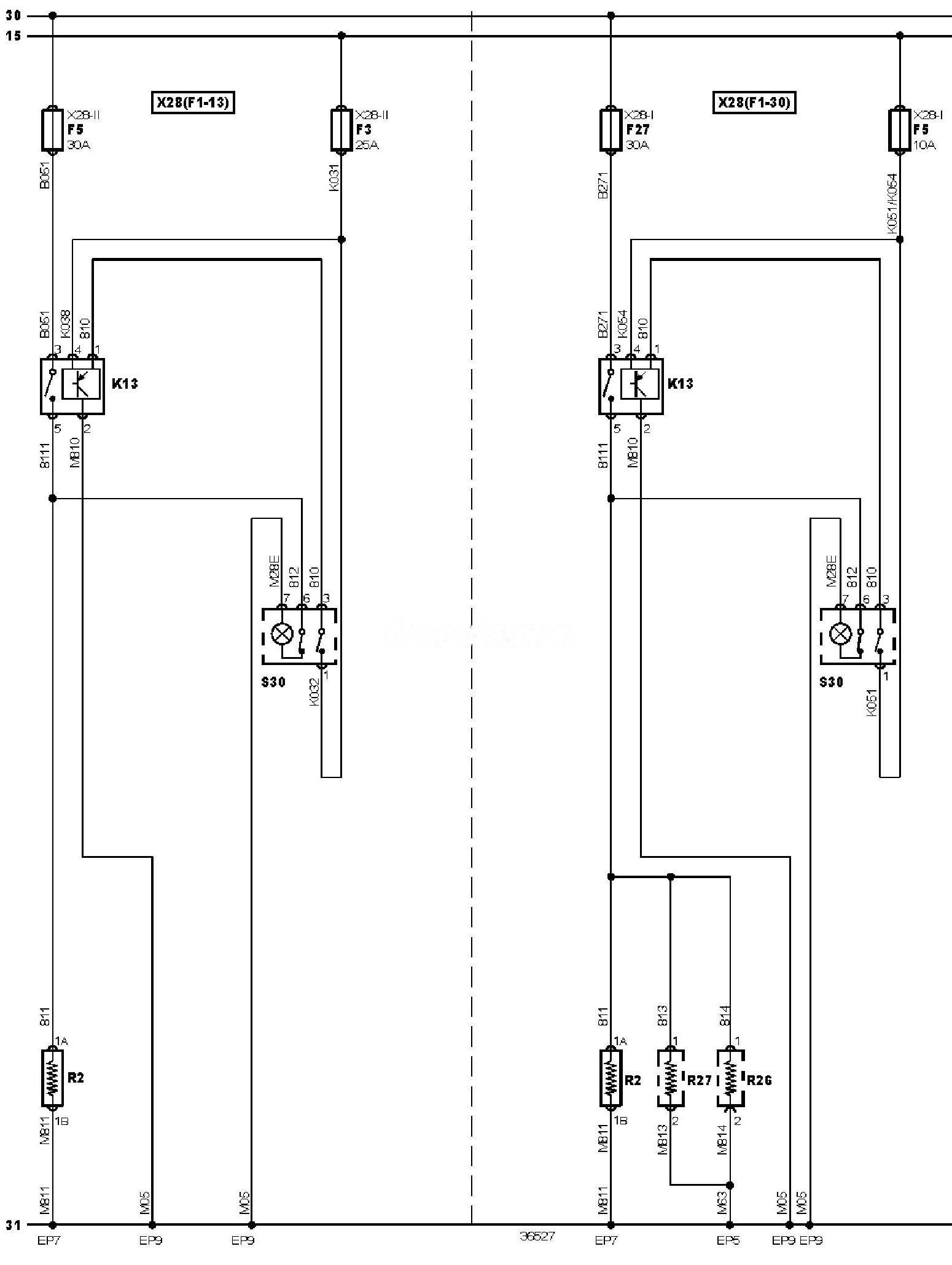

Електросхема обігрівача скла Peugeot 306 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 306

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP5	Точка маси
EP7	Точка маси
EP9	Точка маси
F1-13	Запобіжник
F1-30	Запобіжник
F3	Запобіжник
F5	Запобіжник
F27	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
R26	Обігрівач дзеркала заднього виду на двері водія
R27	Обігрівач дзеркала заднього виду на двері пасажира
S30	Вимикач обігрівача заднього скла
X28	Блок запобіжників/реле

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
