Електрична схема обігрівача скла Opel Vectra-B 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

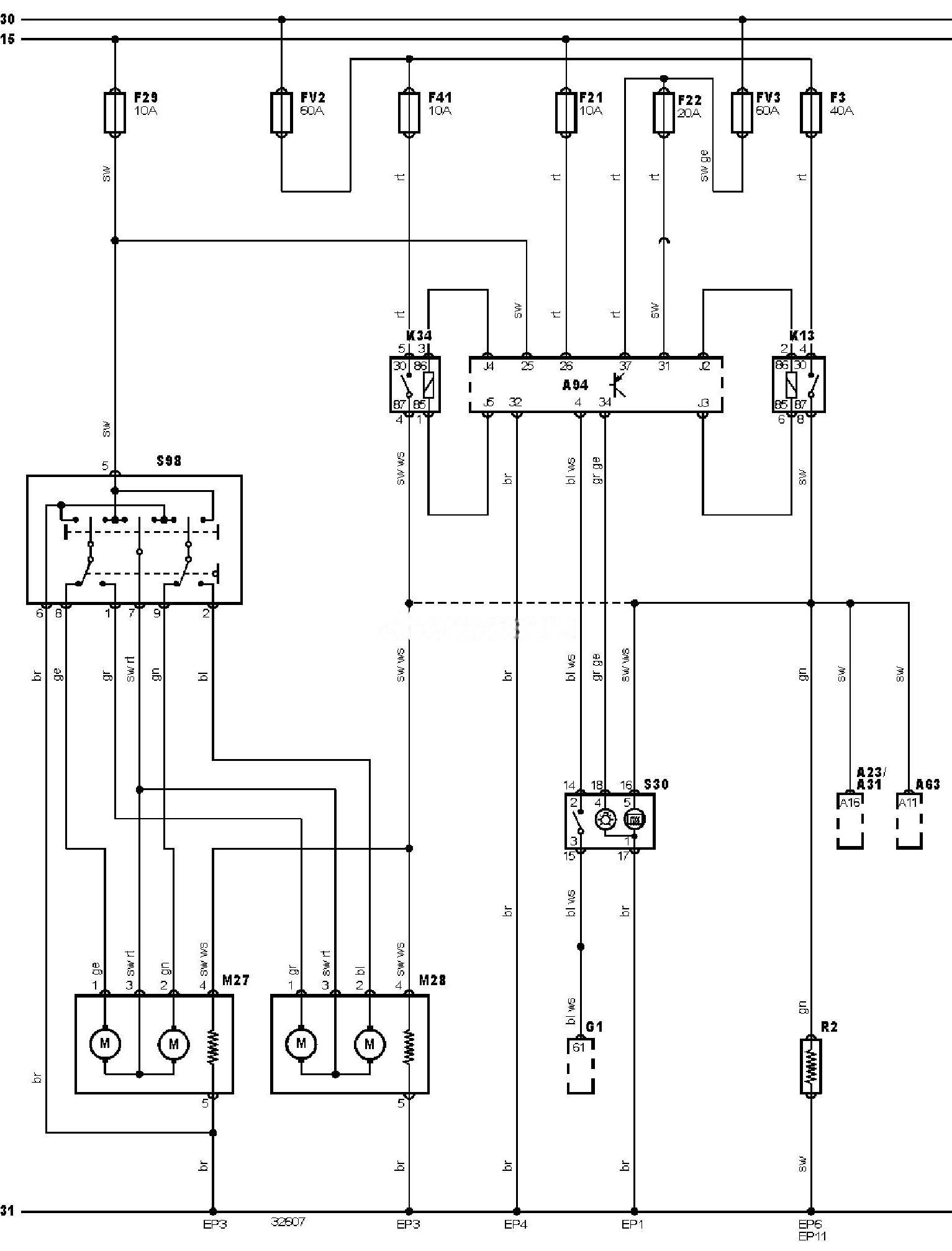

Електросхема обігрівача скла.
Позначення до електричної схеми Opel Vectra
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Аудіосистема |
|
A16 |
Електронний блок керування ABS |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A63 |
Електронний блок керування кондиціонером |
|
A94 |
Інтегроване реле/блок керування |
|
EP1 |
Точка маси |
|
EP11 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP6 |
Точка маси |
|
FV2 |
Запобіжник |
|
FV3 |
Запобіжник |
|
F3 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F29 |
Запобіжник |
|
F41 |
Запобіжник |
|
G1 |
Генератор |
|
K13 |
Реле обігрівача заднього скла |
|
K34 |
Реле обігрівача дзеркал заднього виду |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
S30 |
Вимикач обігрівача заднього скла |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
