Електросхема обігрівача скла Opel Signum

Електрична схема обігрівача скла Opel Signum 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

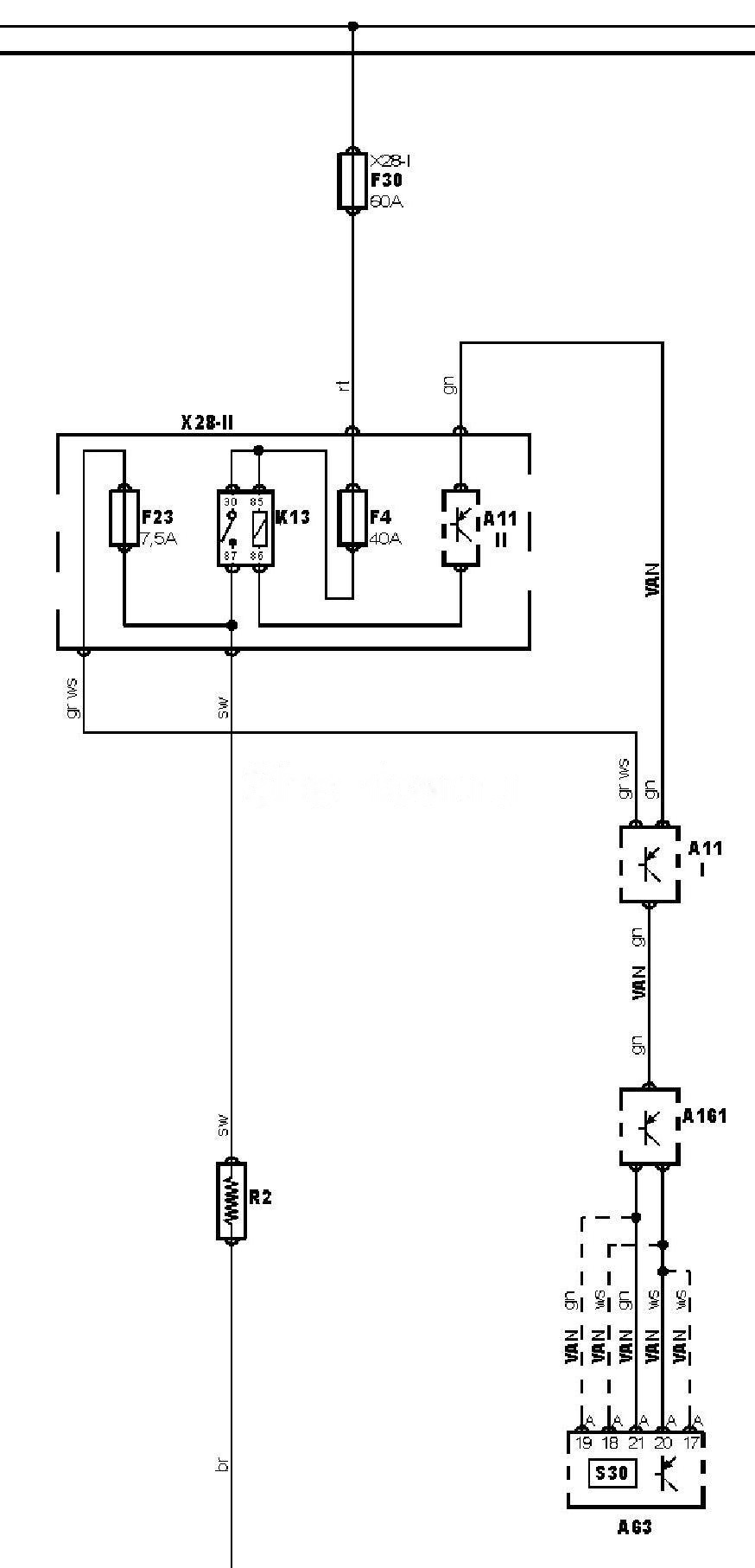

Електросхема обігрівача скла.

Електросхема обігрівача скла Opel Signum — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Opel Signum

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
A63	Електронний блок керування кондиціонером
A161	Багатофункціональний дисплей
EP8	Точка маси
F4	Запобіжник
F23	Запобіжник
F30	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
S30	Вимикач обігрівача заднього скла
VAN	Шина даних VAN
X28-1	Блок запобіжників/реле — моторний відсік 1
X28-2	Блок запобіжників/реле — багажне відділення

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Opel Signum

Дана схема взята з відкритих джерел в інтернеті. Вона розміщена виключно в ознайомлювальних цілях для допомоги автовласникам. Ми не привласнюємо авторство цих матеріалів. Якщо ви є законним правовласником цієї схеми та заперечуєте проти її розміщення — будь ласка, зв’яжіться з нами, і ми негайно видалимо відповідний контент.

Дана електрична схема автомобіля може відрізнятися залежно від комплектації, року випуску та регіону. Адміністрація сайту не гарантує 100% точність, актуальність або повноту наданої схеми. Використовуйте її на власний розсуд.
