Електрична схема мультимедійної системи Opel Signum 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

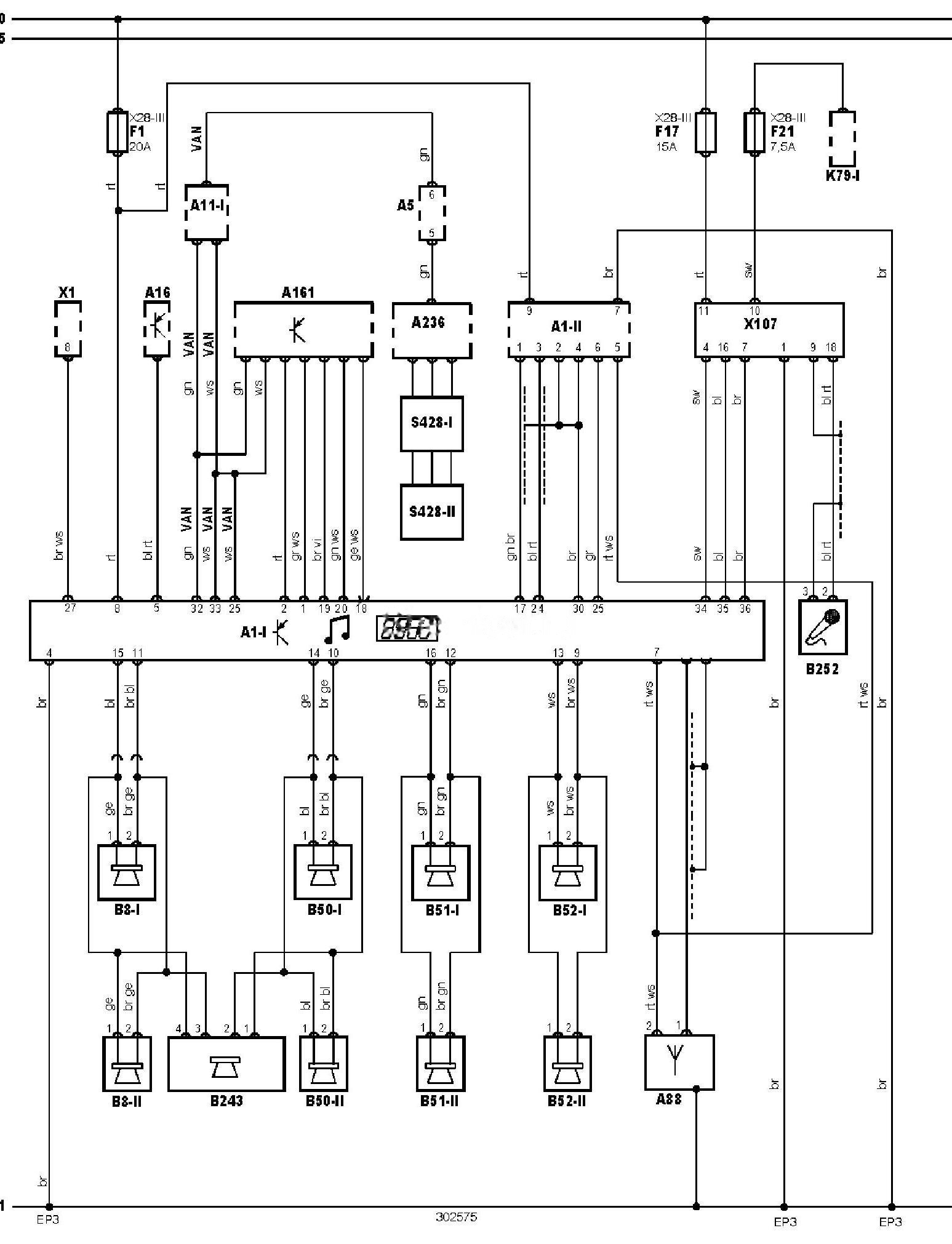

Електросхема мультимедійної системи.
Позначення до електричної схеми Opel Signum
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1-1 |
Аудіосистема 1 |
|
A1-2 |
Аудіосистема 2 |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A16 |
Електронний блок керування ABS |
|
A88 |
Підсилювач сигналу антени |
|
A161 |
Багатофункціональний дисплей |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51-1 |
Динамік аудіосистеми, лівий задній 1 |
|
B51-2 |
Динамік аудіосистеми, лівий задній 2 |
|
B52-1 |
Динамік аудіосистеми, правий задній 1 |
|
B52-2 |
Динамік аудіосистеми, правий задній 2 |
|
B243 |
Динамік аудіосистеми, передній центральний |
|
B252 |
Мікрофон |
|
EP3 |
Точка маси |
|
F1 |
Запобіжник |
|
F17 |
Запобіжник |
|
F21 |
Запобіжник |
|
K79-1 |
Реле 1 основних ланцюгів запалювання |
|
S428-1 |
Пульти дистанційного керування аудіосистемою 1 |
|
S428-2 |
Пульти дистанційного керування аудіосистемою 2 |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-3 |
Блок запобіжників/реле — панель приладів |
|
X107 |
Роз’єм телефону |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
