Електросхема мультимедіа-системи тип 1 Peugeot 306

Електрична схема мультимедіа-системи Peugeot 306 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

Електросхема мультимедіа-системи — Крім Кабріолет.

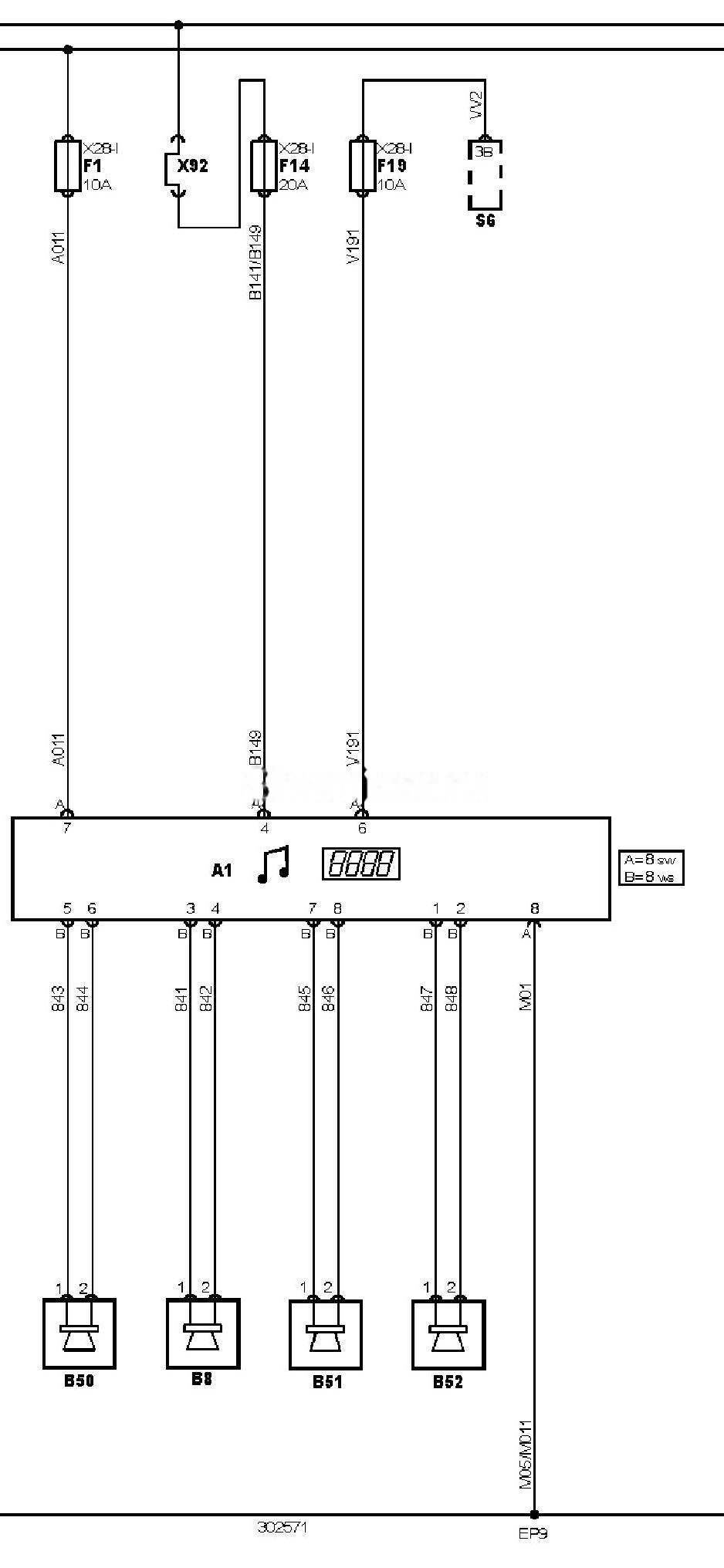

Електросхема мультимедіа-системи тип 1 Peugeot 306 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 306

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
B8	Динамік аудіосистеми, лівий передній або єдиний
B50	Динамік аудіосистеми, правий передній
B51	Динамік аудіосистеми, лівий задній
B52	Динамік аудіосистеми, правий задній
EP9	Точка маси
F1	Запобіжник
F14	Запобіжник
F19	Запобіжник
S6	Комбінований перемикач
X28-1	Блок запобіжників/реле
X92	Роз’єм (джампер)

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
