Електрична схема мультимедіа-системи Peugeot 206 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

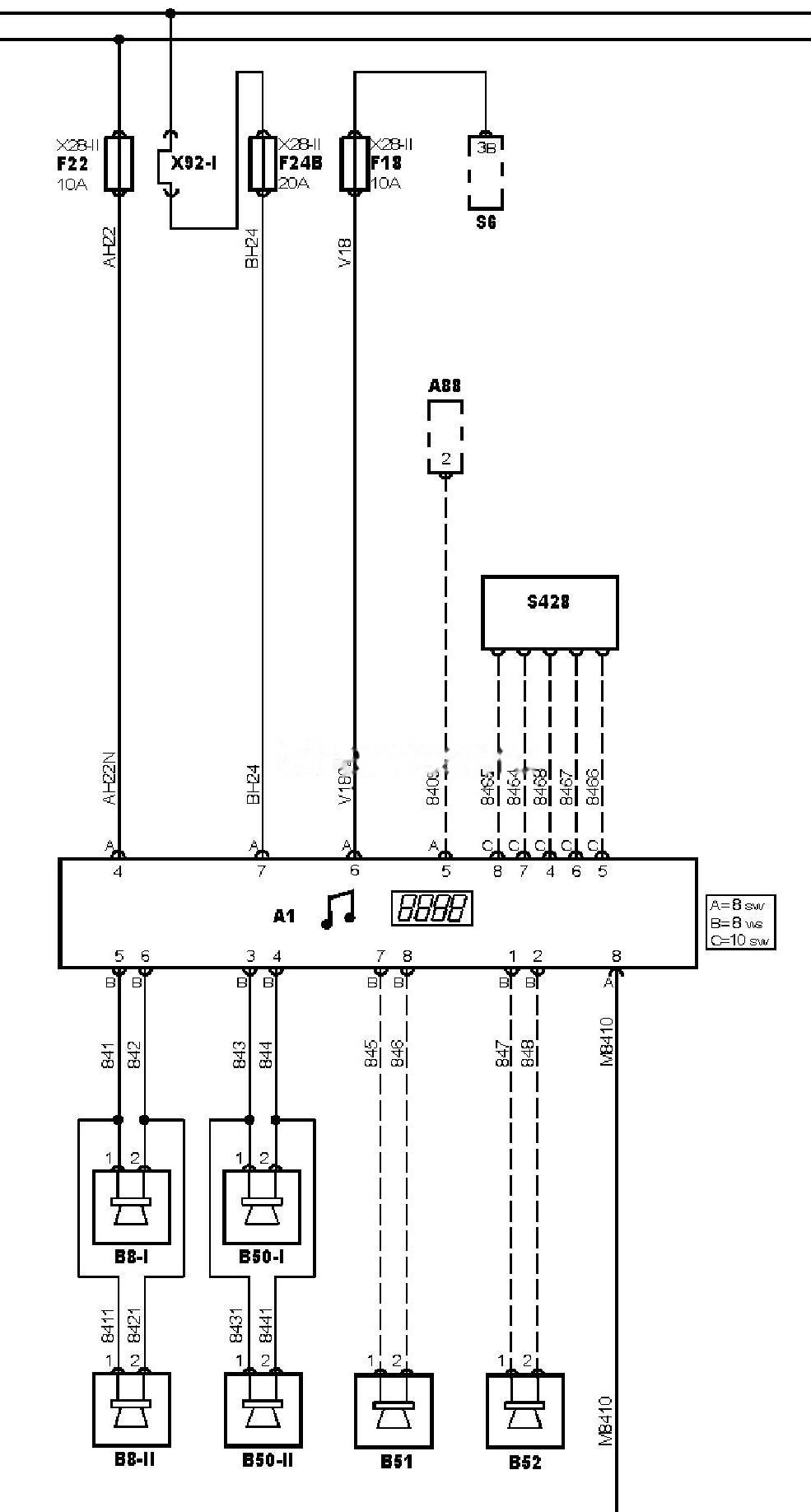

Електросхема мультимедіа-системи.
Позначення до електричної схеми Peugeot 206
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A88 |
Підсилювач сигналу антени |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
EP6 |
Точка маси |
|
F24B |
Запобіжник |
|
F18 |
Запобіжник |
|
F22 |
Запобіжник |
|
S6 |
Комбінований перемикач |
|
S428 |
Пульти дистанційного керування аудіосистемою |
|
X28-2 |
Блок запобіжників/реле 1 |
|
X92-1 |
Роз’єм (джампер) 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
