Електросхема мультимедіа-системи тип 2 Peugeot 206

Електрична схема мультимедіа-системи Peugeot 206 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

Електросхема мультимедіа-системи — система з 4 динаміками.

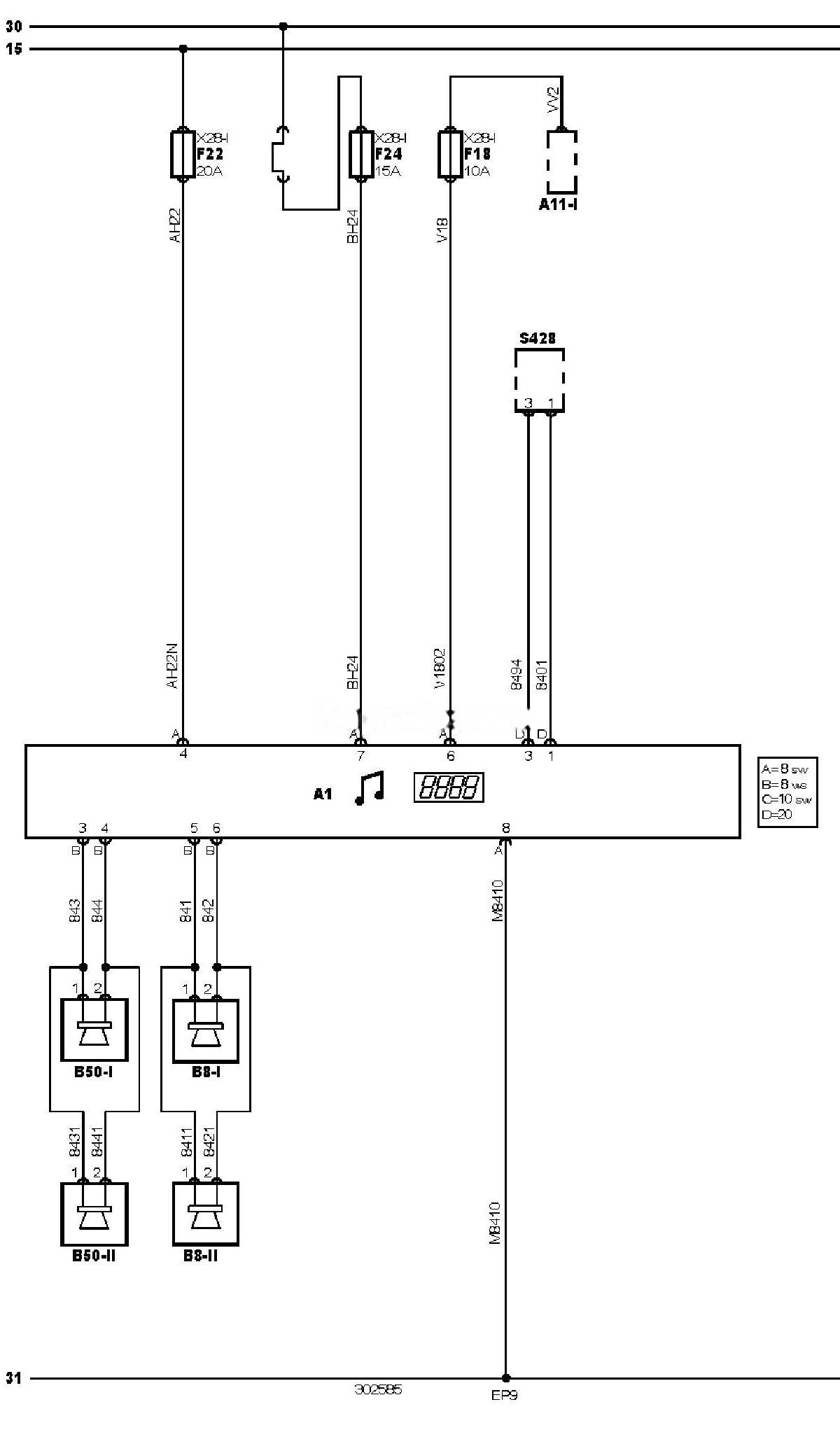

Електросхема мультимедіа-системи тип 2 Peugeot 206 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 206

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
A11-1	Багатофункціональний блок керування
B8-1	Динамік аудіосистеми, лівий передній або єдиний 1
B8-2	Динамік аудіосистеми, лівий передній або єдиний 2
B50-1	Динамік аудіосистеми, правий передній 1
B50-2	Динамік аудіосистеми, правий передній 2
EP9	Точка маси
F18	Запобіжник
F22	Запобіжник
F24	Запобіжник
S428	Пульти дистанційного керування аудіосистемою
X28-1	Блок запобіжників/реле 1

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Peugeot 206

Ще електричні схеми для Peugeot 206:
