Електросхема освітлення салону тип 1 Peugeot 206

Електрична схема освітлення салону Peugeot 206 2000, 2001 року випуску.

Електросхема ламп освітлення салону (-2001).

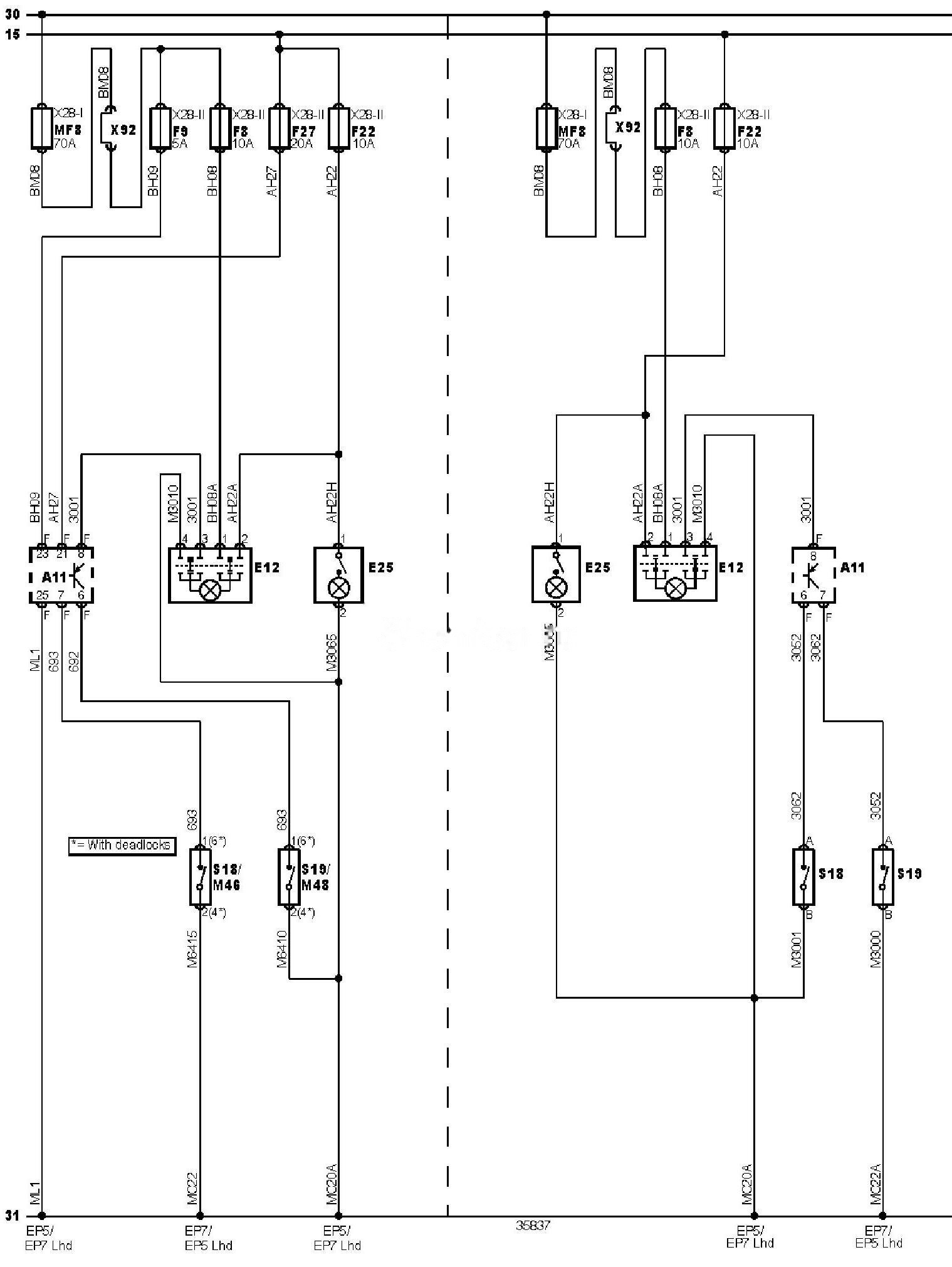

Електросхема освітлення салону тип 1 Peugeot 206 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

позначення до електричної схеми Peugeot 206

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP5	Точка маси
EP7	Точка маси
E12	Лампа освітлення салону (передня)
E25	Лампа місцевого підсвічування (єдина)
F8	Запобіжник
F9	Запобіжник
F22	Запобіжник
F27	Запобіжник
M46	Електродвигун центрального замка (двері водія)
M48	Електродвигун центрального замка (двері пасажира)
S18	Вимикач освітлення салону (з боку водія)
S19	Вимикач освітлення салону (з боку пасажира)
X92	Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
