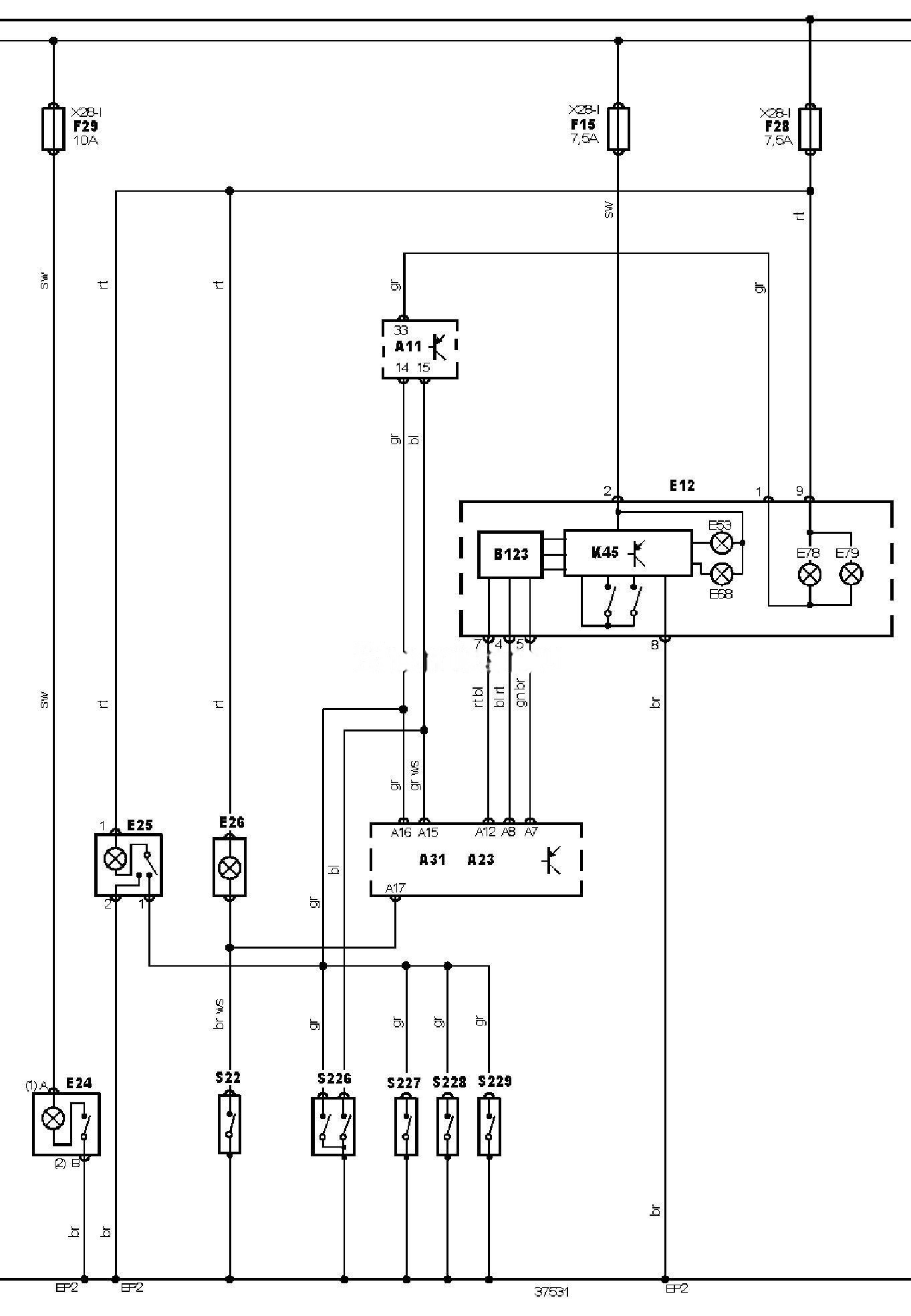

Електрична схема освітлення салону Opel Zafira 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.
Електросхема ламп освітлення салону.
Позначення до електричної схеми Opel Zafira
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
B123 |
Датчик зміни об’єму (протиугінна система) |
|
EP2 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E24 |
Лампа підсвічування бардачка |
|
E25 |
Лампа місцевого освітлення (єдина) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E53 |
Лампа місцевого освітлення (з боку пасажира) |
|
E68 |
Лампа місцевого освітлення (з боку водія) |
|
E78 |
Лампа освітлення салону, передня ліва |
|
E79 |
Лампа освітлення салону, передня права |
|
F15 |
Запобіжник |
|
F28 |
Запобіжник |
|
F29 |
Запобіжник |
|
K45 |
Реле затримки вимкнення лампи освітлення салону |
|
S22 |
Вимикач освітлення (багажне відділення) |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
