Електросхема обігрівача скла тип 1 Opel Zafira-A

Електрична схема обігрівача скла Opel Zafira 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема обігрівача скла.

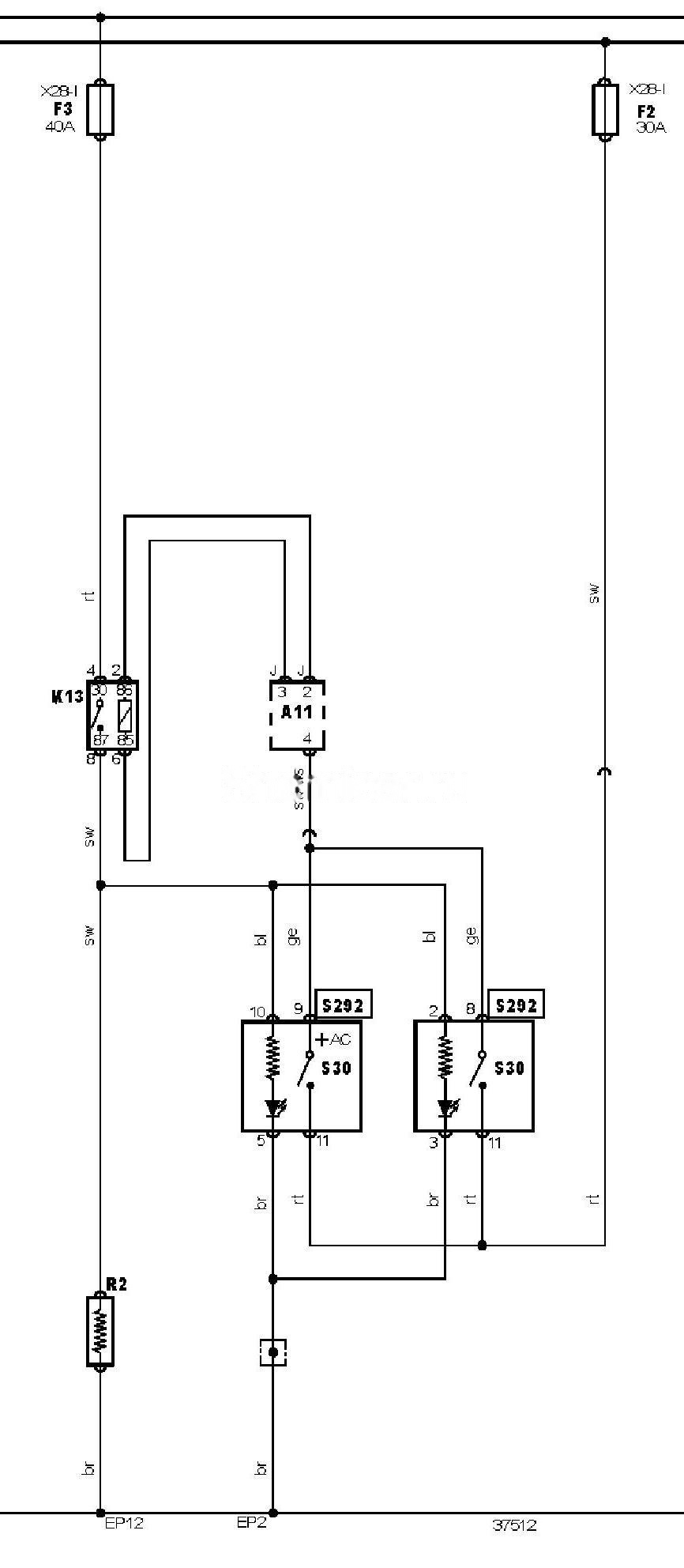

Електросхема обігрівача скла тип 1 Opel Zafira-A — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Opel Zafira

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP12	Точка маси
EP2	Точка маси
F2	Запобіжник
F3	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
S30	Вимикач обігрівача заднього скла
S292	Панель керування кондиціонером/опалювачем

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
