Електрична схема освітлення салону Peugeot 206 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

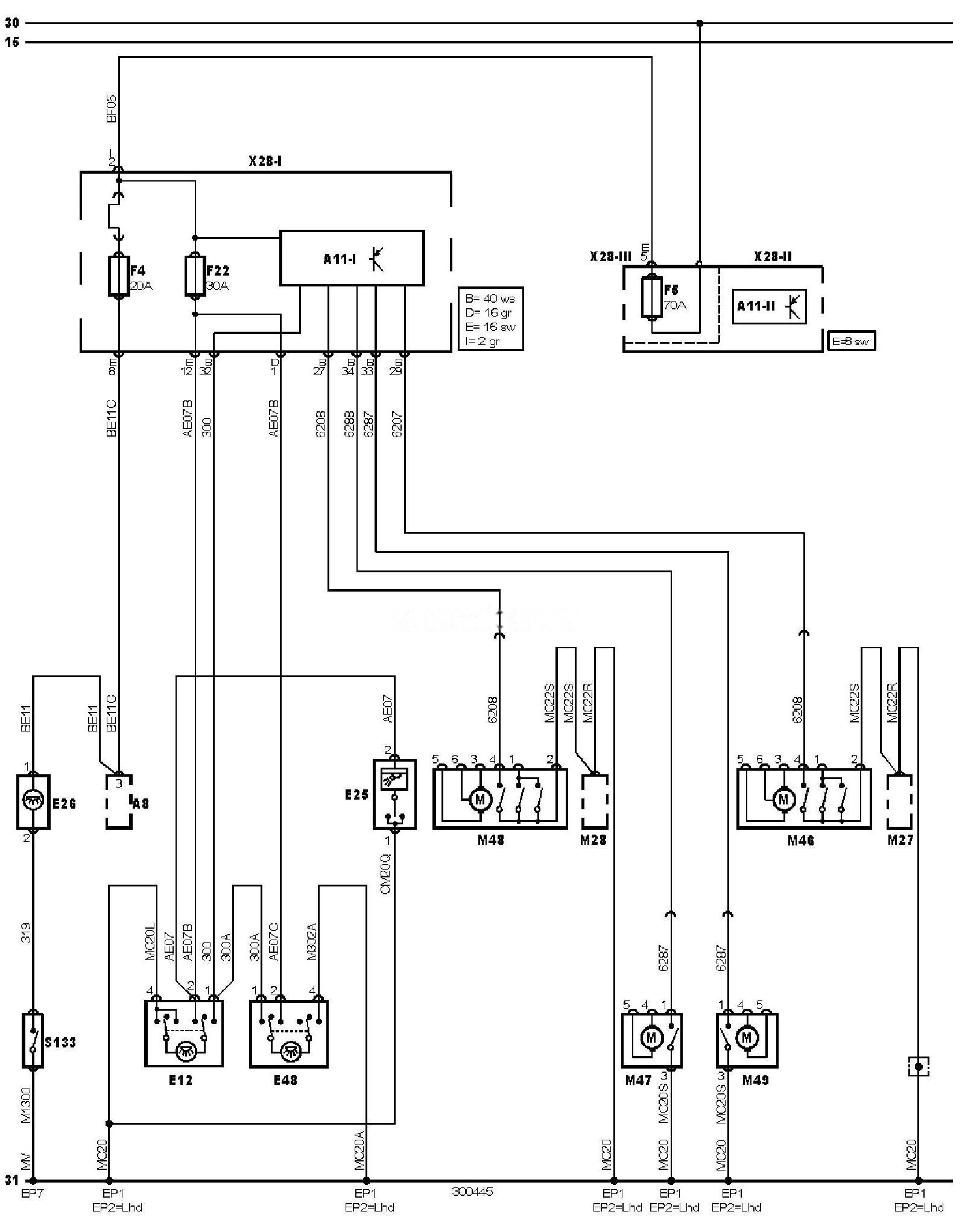

Електросхема ламп освітлення салону (2001-).
Позначення до електричної схеми Peugeot 206
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A8 |
Лівий задній ліхтар у зборі |
|
A11-1 |
Багатофункціональний блок керування |
|
A11-2 |
Багатофункціональний блок керування |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP7 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E25 |
Лампа місцевого підсвічування (єдина) |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F22 |
Запобіжник |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
S133 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
X28-1 |
Блок запобіжників/реле 1 |
|
X28-2 |
Блок запобіжників/реле 1 |
|
X28-3 |
Блок запобіжників/реле 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
