Електросхема мультимедіа-системи Citroen Jumpy (Mk1)

Електрична схема мультимедіа-системи Citroen Jumpy 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

Електросхема мультимедіа-системи

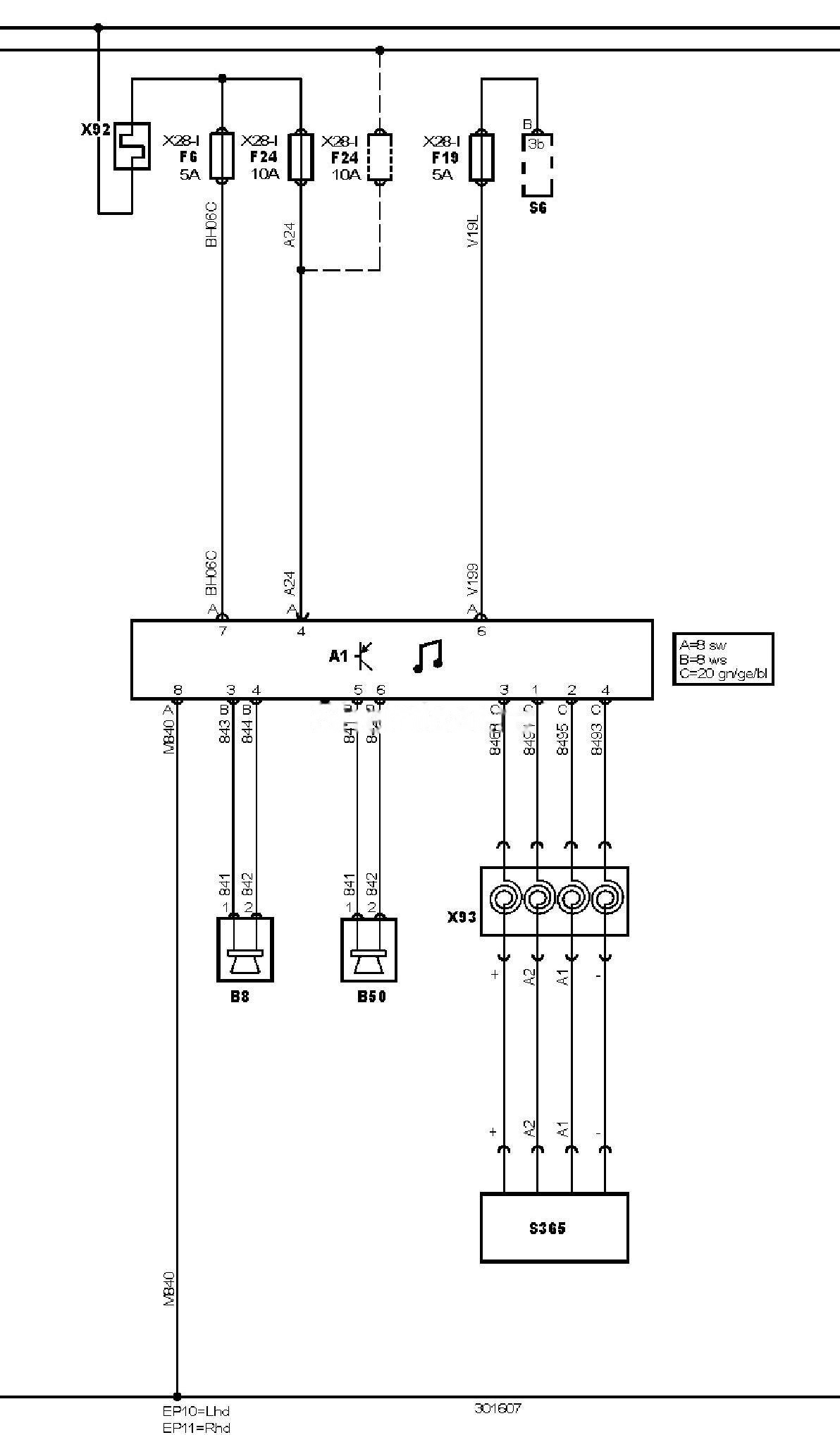

Електросхема мультимедіа-системи Citroen Jumpy (Mk1) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Jumpy 1/2

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
B8	Динамік аудіосистеми, лівий передній або єдиний
B50	Динамік аудіосистеми, правий передній
EP10	Точка маси
EP11	Точка маси
F6	Запобіжник
F19	Запобіжник
F24	Запобіжник
S6	Комбінований перемикач
S365	Вимикач фар
X28-1	Блок запобіжників/реле, приладова панель
X92	Роз’єм (джампер)
X93	Спіральний провід (SRS)

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og= помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
