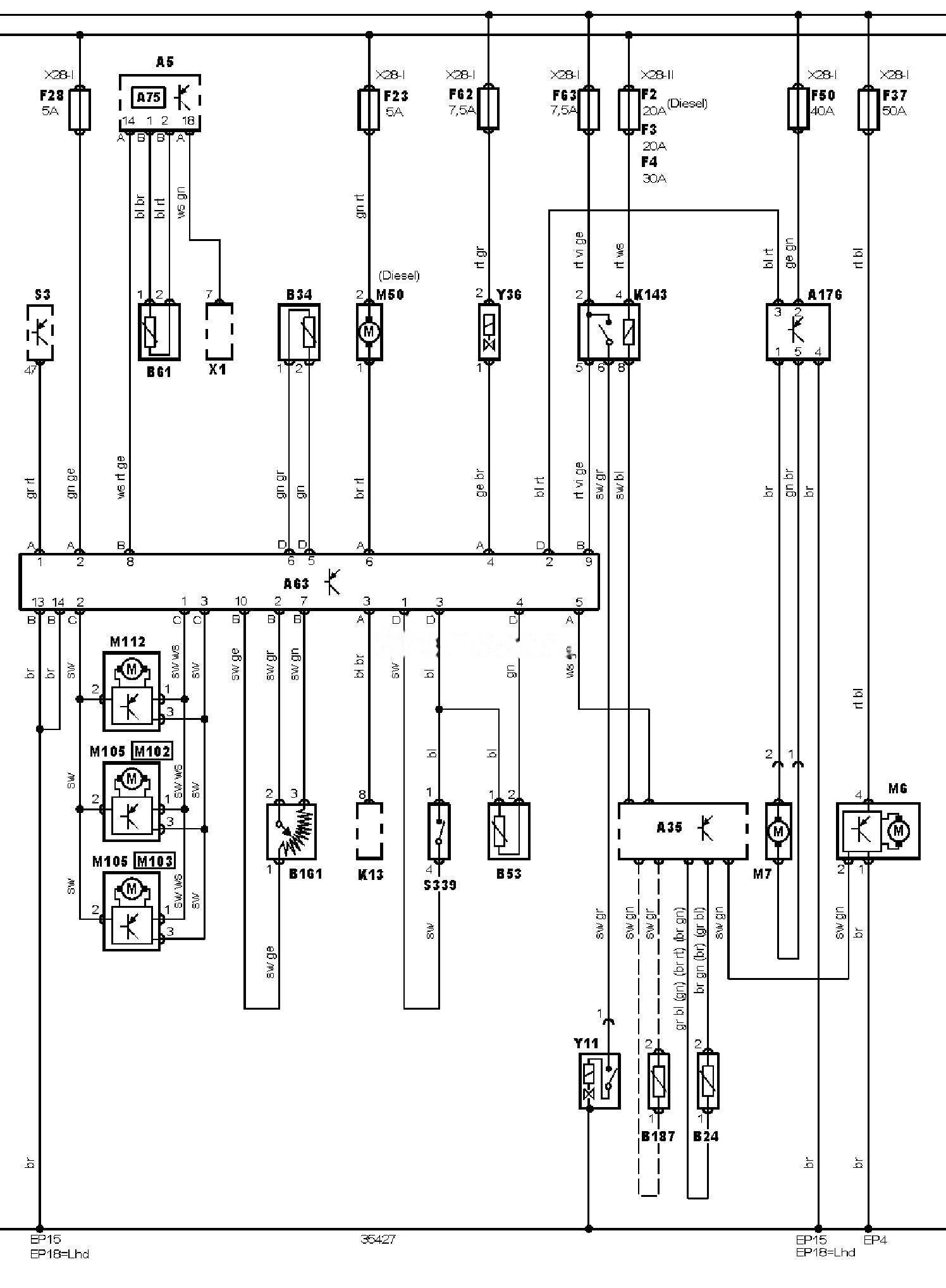

Електрична схема обігріву салону та системи охолодження двигуна BMW 3 (E46) 2002, 2003, 2004, 2005 року випуску.

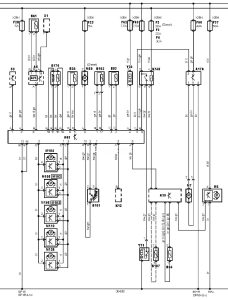

Електросхема обігріву салону та системи охолодження двигуна — Напівавтоматичне керування температурою
Позначення до електричної схеми BMW 3 (E46)
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B34 |
Датчик температури на виході з опалювача, лівий або єдиний |
|
B53 |
Датчик температури повітря за випарником кондиціонера |
|
B61 |
Датчик температури навколишнього повітря |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B187 |
Датчик температури електродвигуна вентилятора системи охолодження |
|
EP15 |
Точка маси |
|
EP18 |
Точка маси |
|
EP4 |
Точка маси |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F23 |
Запобіжник |
|
F28 |
Запобіжник |
|
F37 |
Запобіжник |
|
F50 |
Запобіжник |
|
F62 |
Запобіжник |
|
F63 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M102 |
Електродвигун приводу заслінки подачі повітря з приладової панелі (кондиціонер/опалювач), з боку водія |
|
M103 |
Електродвигун приводу заслінки подачі повітря з приладової панелі (кондиціонер/опалювач), з боку пасажира |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
S3 |
Вимикач фар |
|
S339 |
Перемикач напрямку потоків повітря (кондиціонер/опалювач) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджуючої рідини в опалювачі |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
