Електросхема обігріву скла Audi A4 (B6)

Електрична схема обігріву скла для автомобілів Audi A4 2001, 2002, 2003, 2004 року випуску.

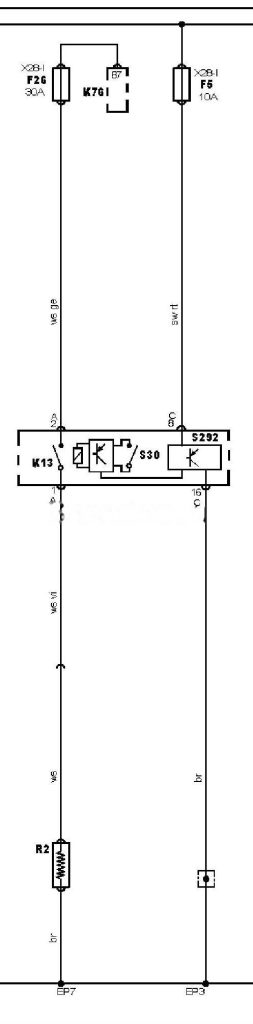

Електросхема обігріву скла -07.2004

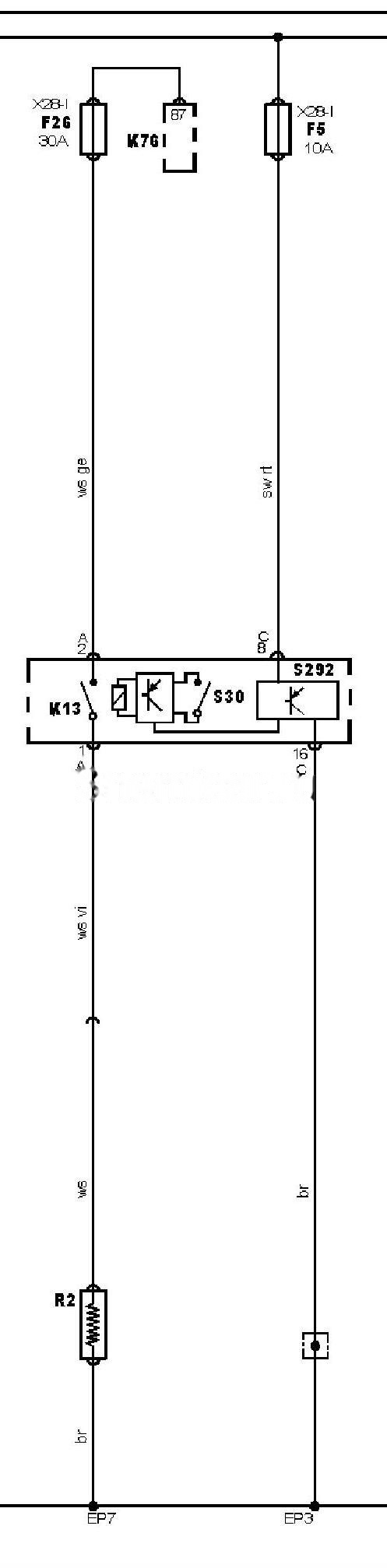

Електросхема обігріву скла Audi A4 (B6) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi A4

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A63	Електронний блок керування кондиціонером
A78	Блок антени
EP12	Точка маси
EP14	Точка маси
F1	Запобіжник
F26	Запобіжник
K98	Реле обігрівача лобового скла
R2	Обігрівач заднього скла
R51	Обігрівач лобового скла
S30	Вимикач обігрівача заднього скла
S292	Панель керування кондиціонером/опалювачем
X28-1	Блок запобіжників/реле, панель приладів 1

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
