Електрична схема обігріву скла Renault Megane 1 (X64)995, 1996, 1997, 1998, 1999 року випуску.

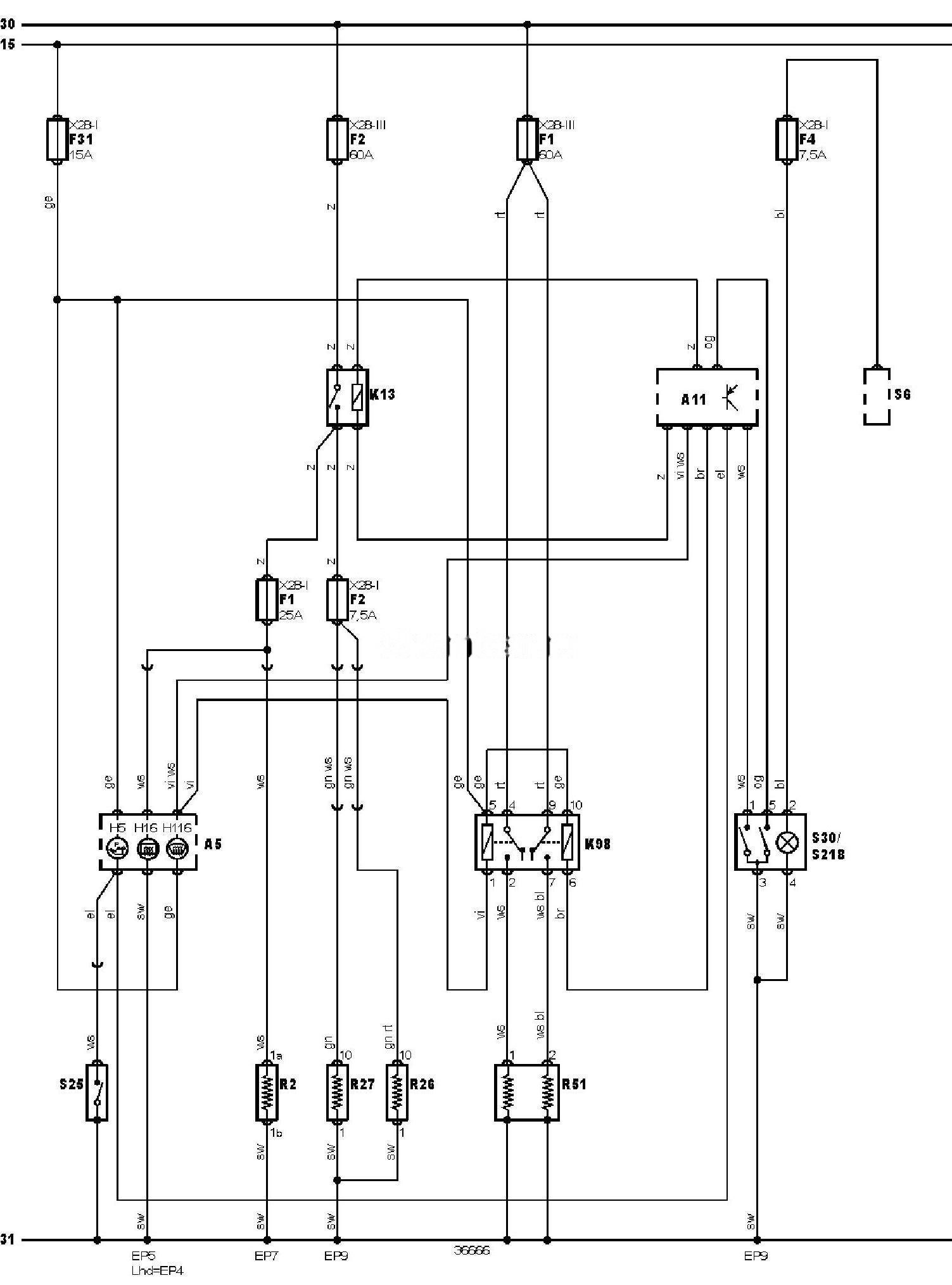

Електросхема обігріву скла.
Позначення до електричної схеми Renault Megane
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP9 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F31 |
Запобіжник |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H16 |
Індикатор увімкнення обігріву заднього скла |
|
H116 |
Індикатор обігріву лобового скла |
|
K13 |
Реле обігріву заднього скла |
|
K98 |
Реле обігріву лобового скла |
|
R2 |
Обігрів заднього скла |
|
R26 |
Обігрів дзеркала заднього виду на двері водія |
|
R27 |
Обігрів дзеркала заднього виду на двері пасажира |
|
R51 |
Обігрів лобового скла |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску масла |
|
S30 |
Вимикач обігріву заднього скла |
|
S218 |
Вимикач обігріву лобового скла |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
