Електросхема очищувачів та омивачів Alfa Romeo 156

Розглянуто схему електрообладнання автомобіля Alfa Romeo 156 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

Електросхема системи очищувачів та омивачів.

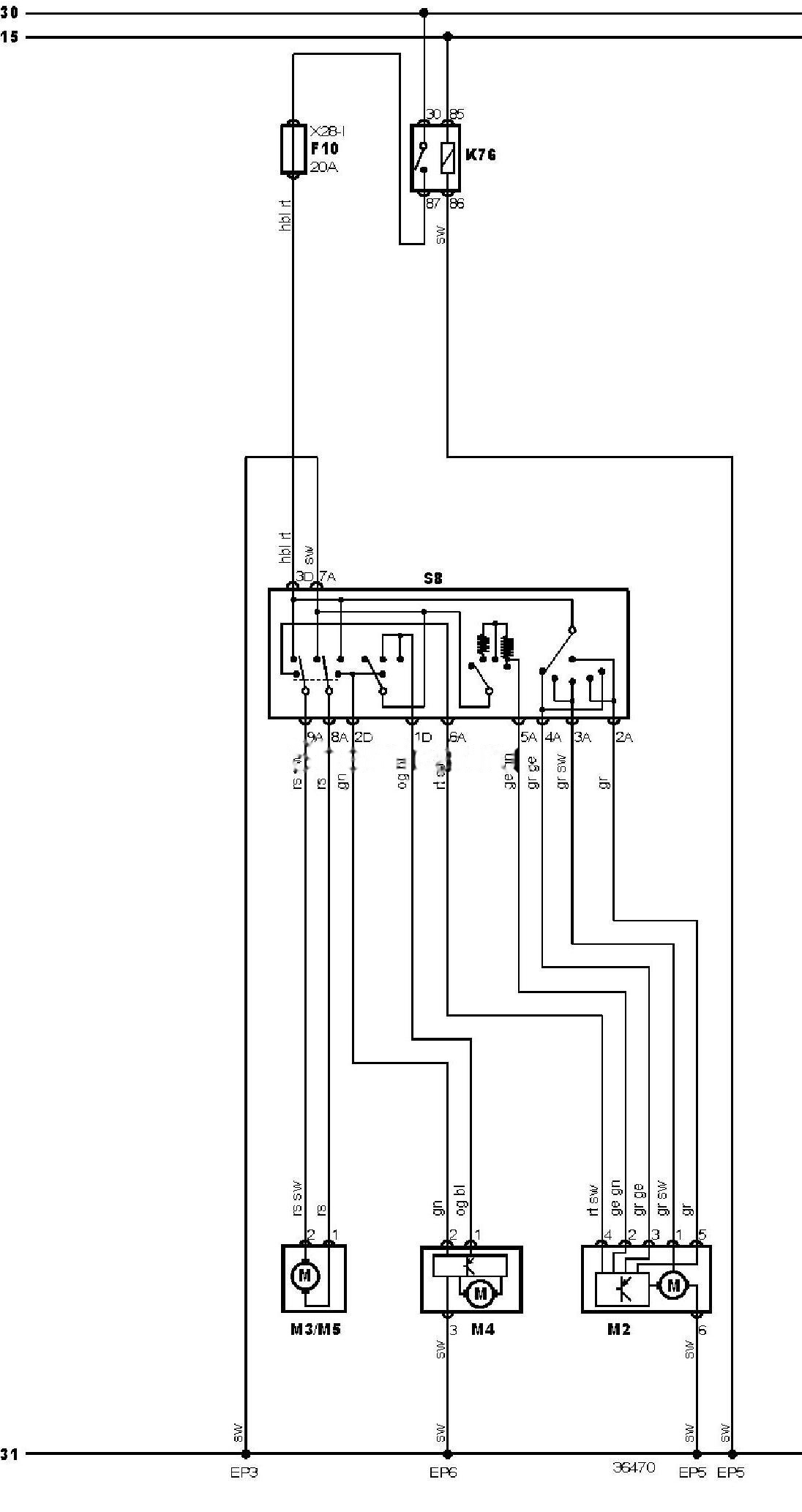

Електросхема очищувачів та омивачів Alfa Romeo 156 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Alfa Romeo 156

15	Замок запалювання — запалювання УВІМК
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP3	Точка маси
EP5	Точка маси
EP6	Точка маси
F10	Запобіжник
K76	Реле допоміжних ланцюгів запалювання
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
M5	Електродвигун насоса омивача заднього скла
S8	Перемикач керування очищувачем / омивачем лобового скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
