Електросхема очищувачів та омивачів тип 1 Ford Mondeo 2

Електрична схема очищувачів та омивачів автомобіля Ford Mondeo 1996, 1997, 1998 року випуску.

Електросхема очищувачів та омивачів — Без очищувача заднього скла.

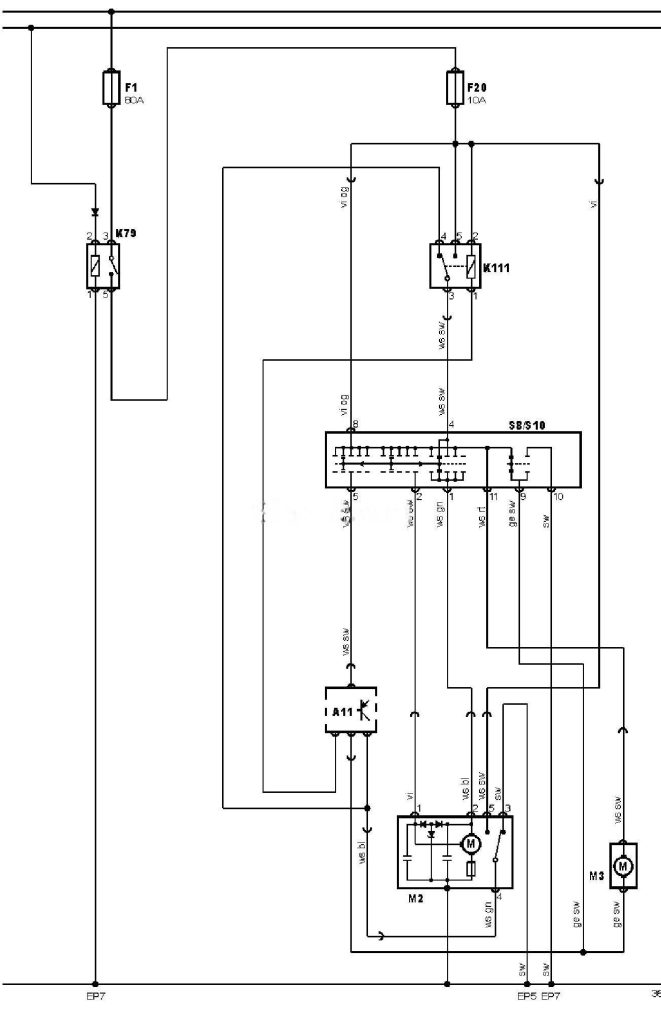

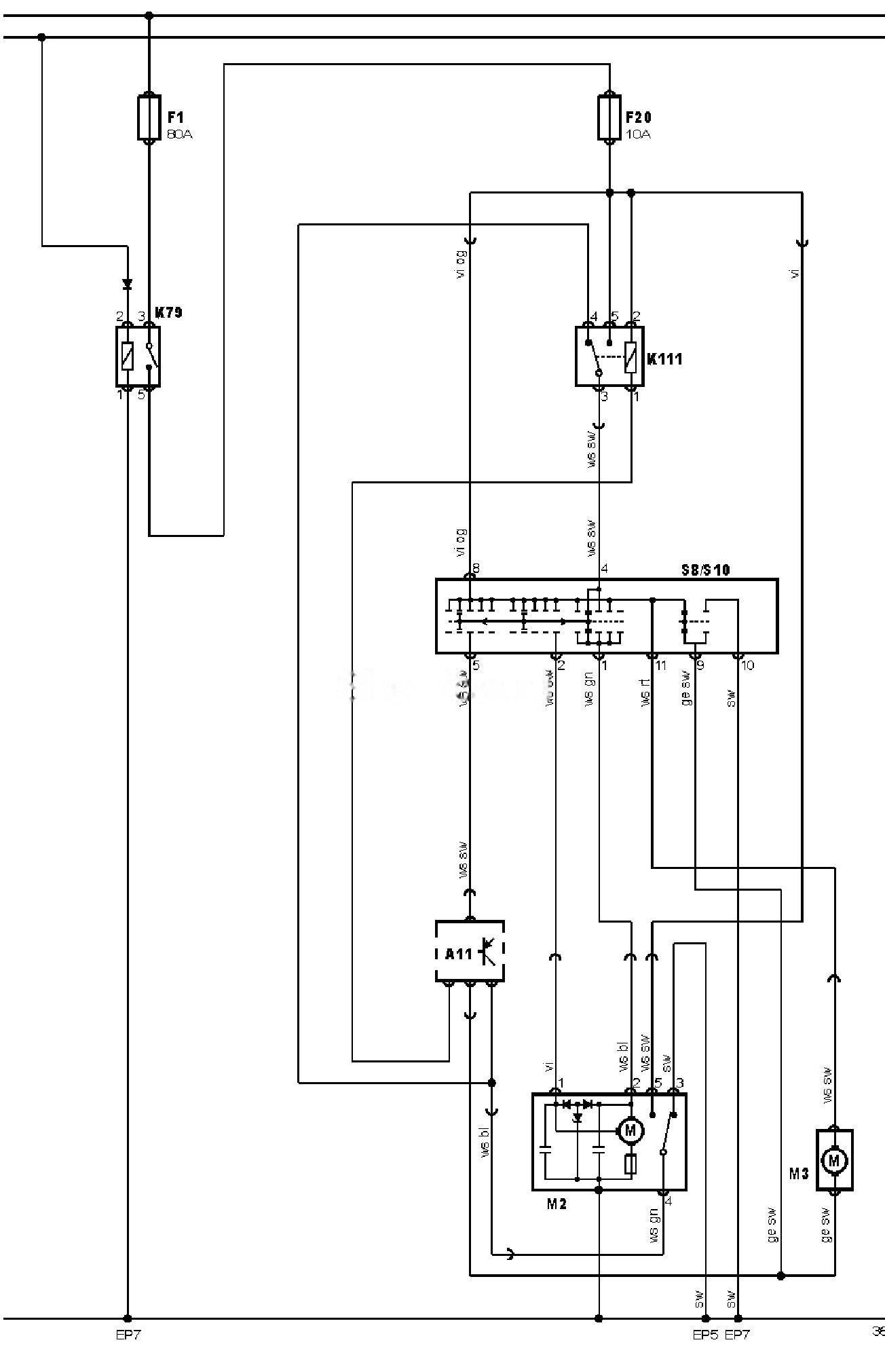

Електросхема очищувачів та омивачів тип 1 Ford Mondeo 2 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Mondeo

15	Замок запалювання — запалювання УВІМК.
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP5	Точка маси
EP7	Точка маси
F1	Запобіжник
F20	Запобіжник
K79	Реле основних ланцюгів запалювання
K111	Реле електродвигуна очищувача лобового скла
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
S8	Перемикач керування очищувачем / омивачем лобового скла
S10	Перемикач керування очищувачем / омивачем заднього скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
