Електросхема очищувачів та омивачів тип 1 Peugeot 406

Електрична схема очищувачів та омивачів Peugeot 406 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 року випуску.

Електросхема очищувачів та омивачів — Без датчика дощу.

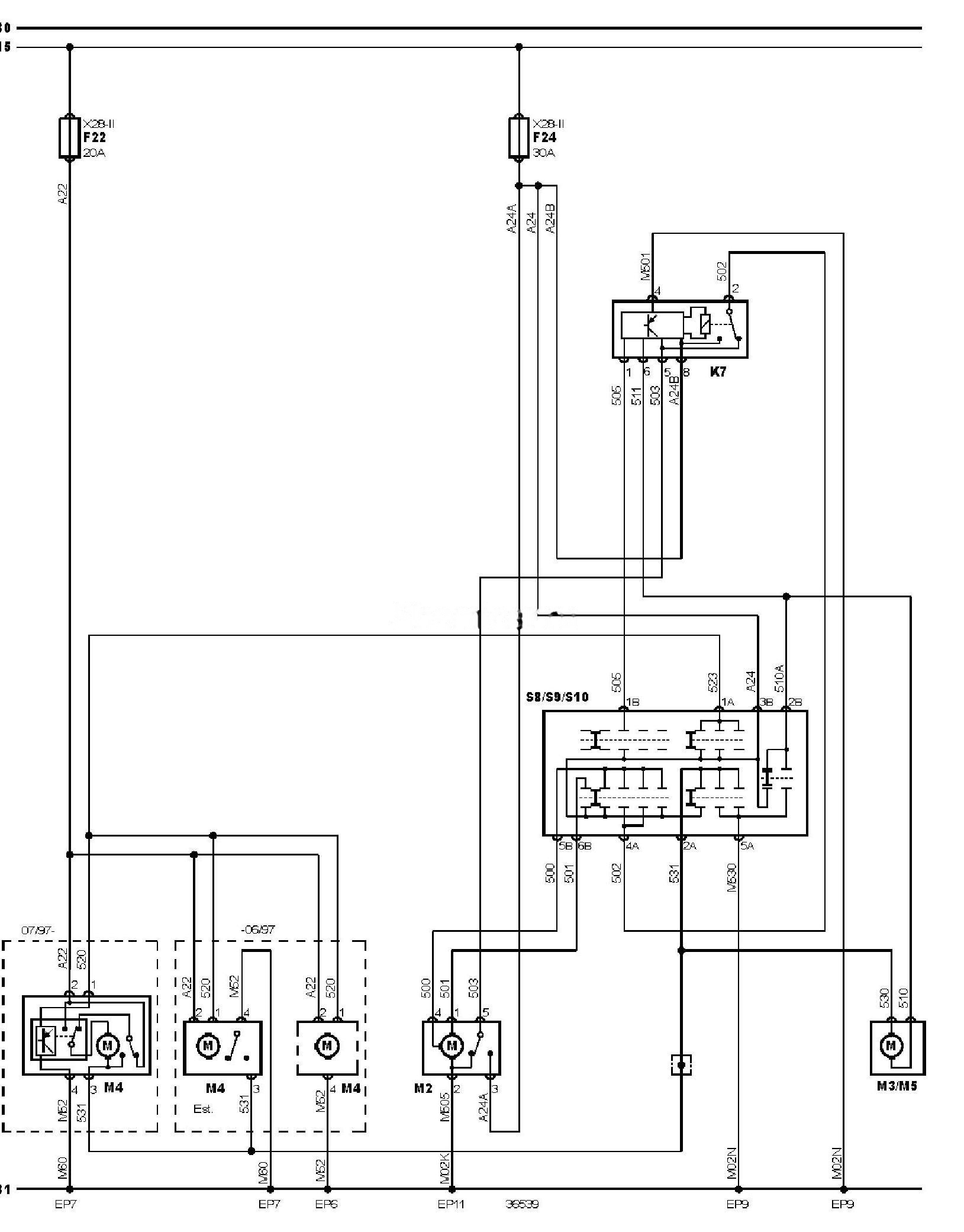

Електросхема очищувачів та омивачів тип 1 Peugeot 406 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 406

15	Замок запалювання — запалювання УВІМК
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP11	Точка маси
EP6	Точка маси
EP7	Точка маси
EP9	Точка маси
F22	Запобіжник
F24	Запобіжник
K7	Реле переривчастого режиму роботи очищувача лобового скла
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
M5	Електродвигун насоса омивача заднього скла
S8	Перемикач керування очищувачем / омивачем лобового скла
S9	Вимикач омивача лобового скла
S10	Перемикач керування очищувачем / омивачем заднього скла

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
