Електрична схема очищувачів та омивачів Skoda Octavia 1 Tour (1U) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

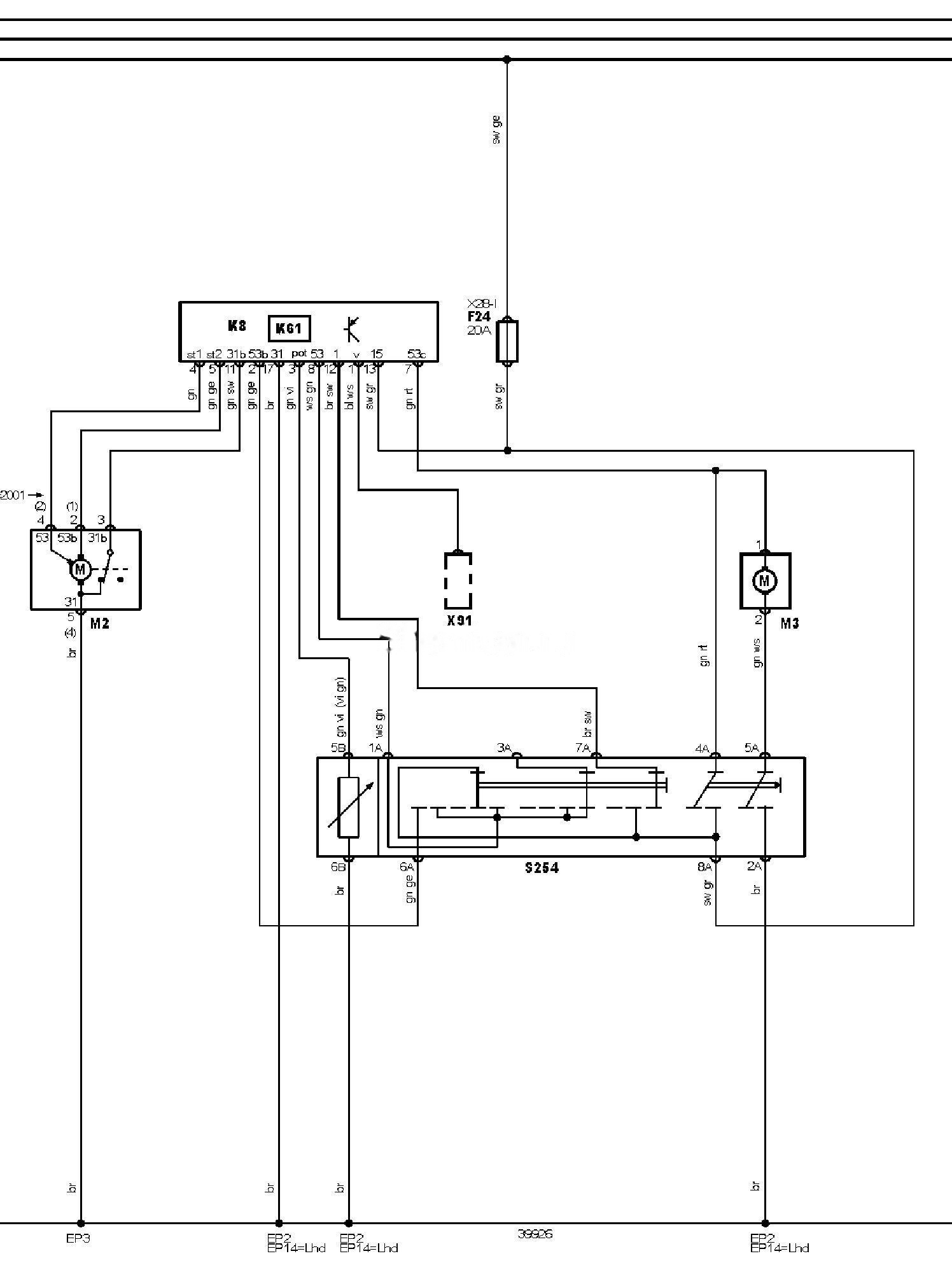

Електросхема очищувачів та омивачів — Без очищувача заднього скла.
Позначення до електричної схеми Skoda
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP14 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
F24 |
Запобіжник |
|
K8 |
Реле переривчастого режиму роботи очищувача / омивача лобового скла |
|
K61 |
Реле насоса омивача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
S254 |
Перемикач режимів роботи очищувача лобового скла |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X91 |
Роз’єм датчика швидкості автомобіля |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
