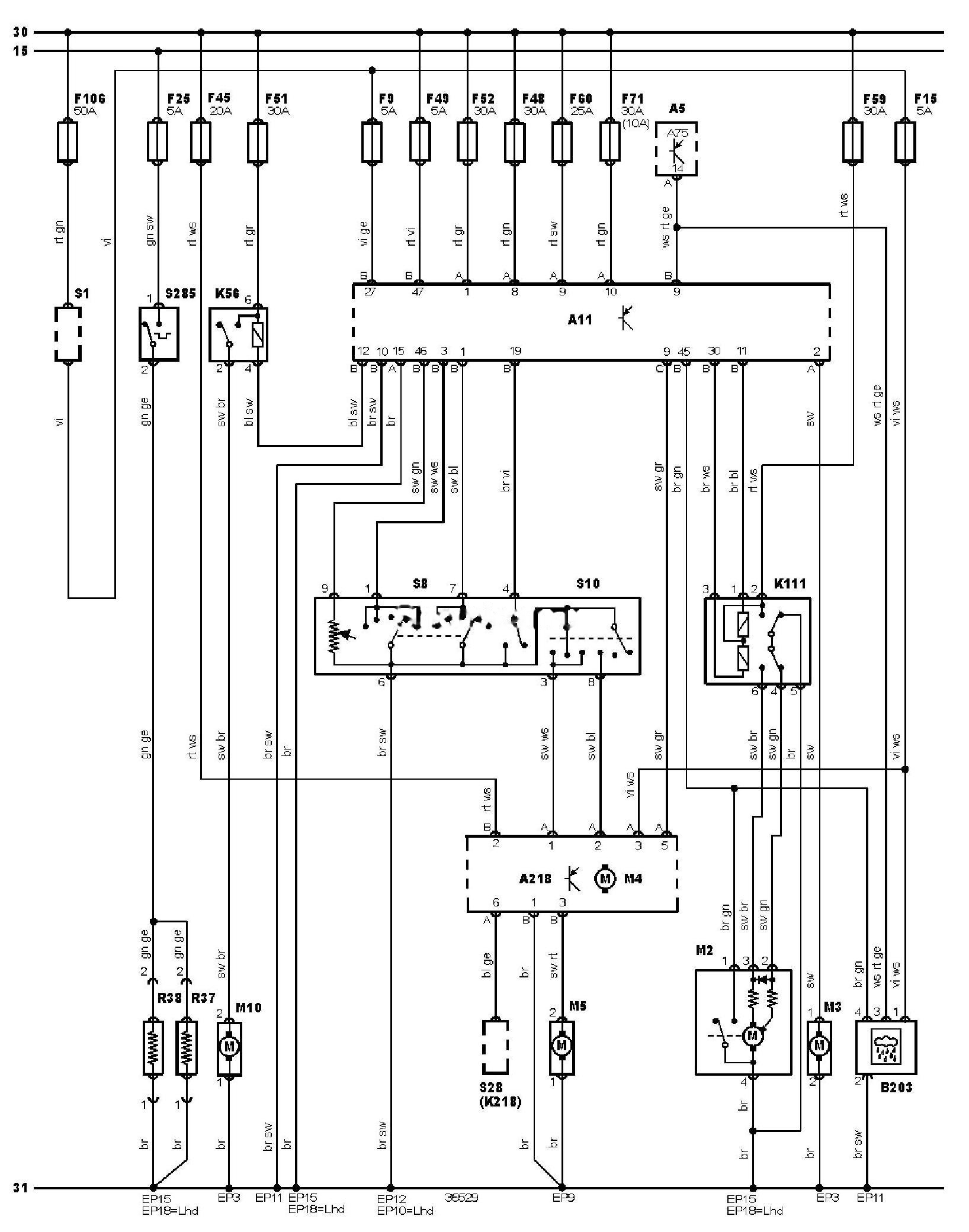

Електрична схема очищувачів та омивачів BMW 3 (E46) 1999, 2000, 2001 року випуску.
Електросхема очищувачів та омивачів — Універсал
Позначення до електричної схеми BMW 3 (E46)
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A75 |
Блок керування комбінацією приборів |
|
A218 |
Блок керування очищувачем / омивачем заднього скла |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP10 |
Точка маси |
|
EP11 |
Точка маси |
|
EP12 |
Точка маси |
|
EP15 |
Точка маси |
|
EP18 |
Точка маси |
|
EP3 |
Точка маси |
|
EP9 |
Точка маси |
|
F9 |
Запобіжник |
|
F15 |
Запобіжник |
|
F25 |
Запобіжник |
|
F45 |
Запобіжник |
|
F48 |
Запобіжник |
|
F49 |
Запобіжник |
|
F51 |
Запобіжник |
|
F52 |
Запобіжник |
|
F59 |
Запобіжник |
|
F60 |
Запобіжник |
|
F71 |
Запобіжник |
|
F106 |
Запобіжник |
|
K56 |
Реле насоса омивача фар |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
K218 |
Реле ліхтарів заднього ходу |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
R37 |
Обігрівач форсунки омивача лобового скла (лівий або єдиний) |
|
R38 |
Обігрівач форсунки омивача лобового скла (правий) |
|
S1 |
Замок запалювання |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S285 |
Вимикач по температурі (обігрів форсунок омивача лобового скла) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
