Електрична схема обігрівача скла 316i BMW 3 (E90)/91/92/93 2007, 2008, 2009, 2010, 2011 року випуску.

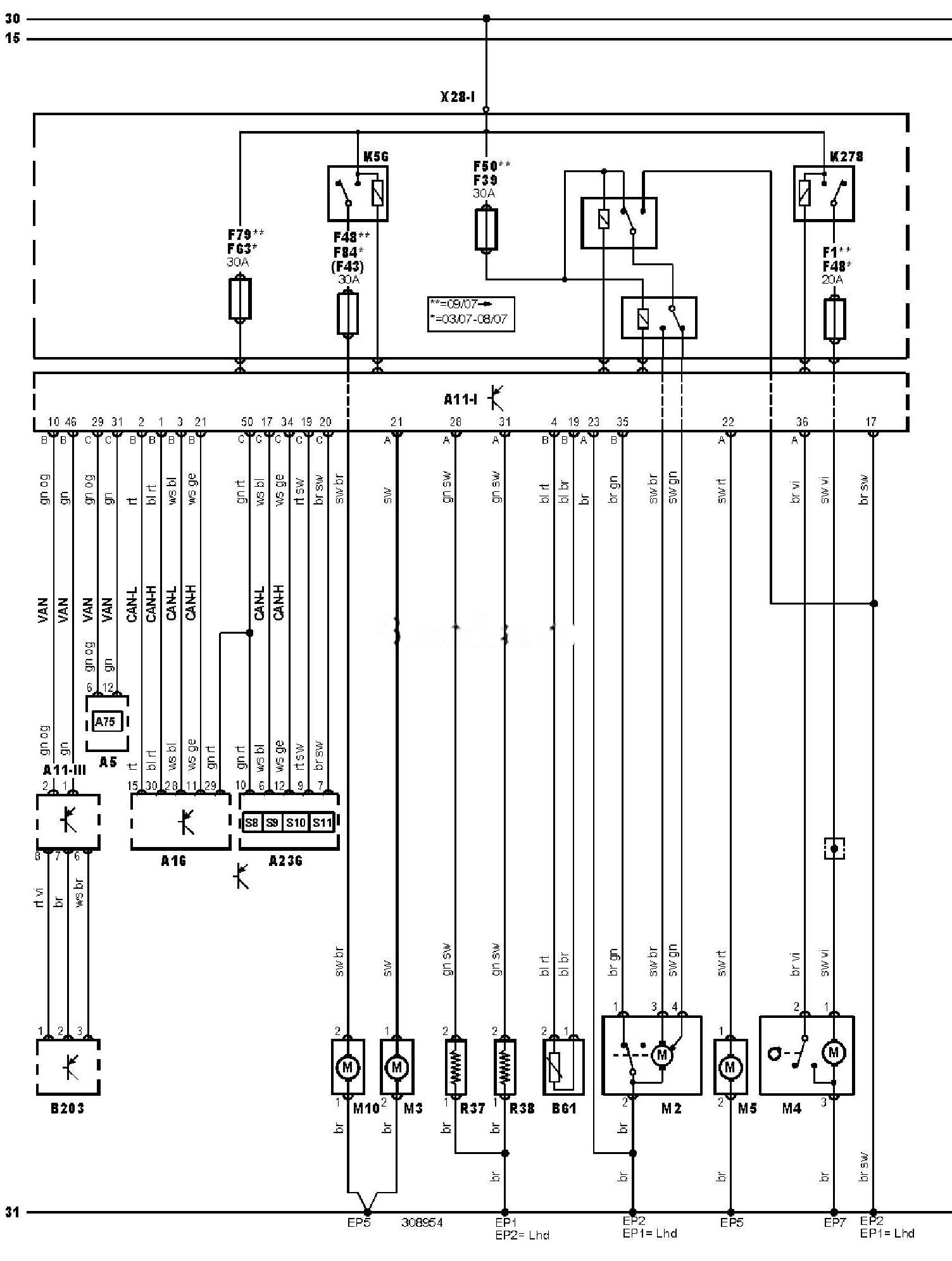

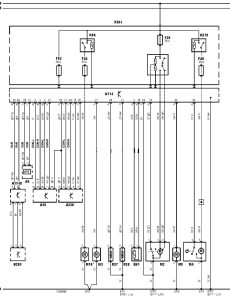

Електросхема очищувачів та омивачів (03.2007-)
Позначення до електричної схеми BMW 3 (E90)/91/92/93
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування ABS |
|
A75 |
Блок керування комбінацією приборів |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B61 |
Датчик температури навколишнього повітря |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
F1 |
Запобіжник |
|
F39 |
Запобіжник |
|
F43 |
Запобіжник |
|
F48 |
Запобіжник |
|
F50 |
Запобіжник |
|
F63 |
Запобіжник |
|
F79 |
Запобіжник |
|
F84 |
Запобіжник |
|
K278 |
Реле очищувача заднього скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
M13 |
Стартер |
|
R37 |
Обігрівач форсунки омивача лобового скла (лівий або єдиний) |
|
R38 |
Обігрівач форсунки омивача лобового скла (правий) |
|
S10 |
Замок запалювання |
|
S11 |
Замок запалювання |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
