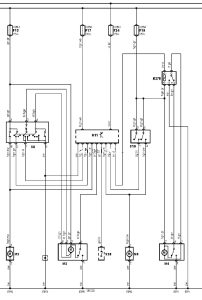

Електрична схема очищувачів та омивачів MG ZR 2002, 2003, 2004, 2005 року випуску.

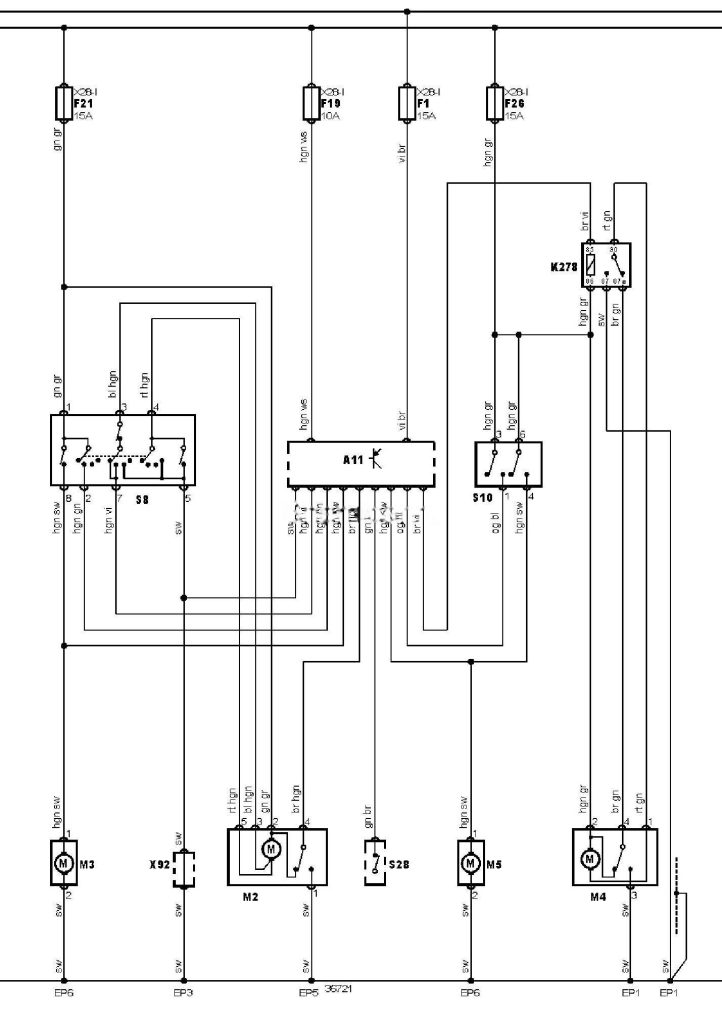

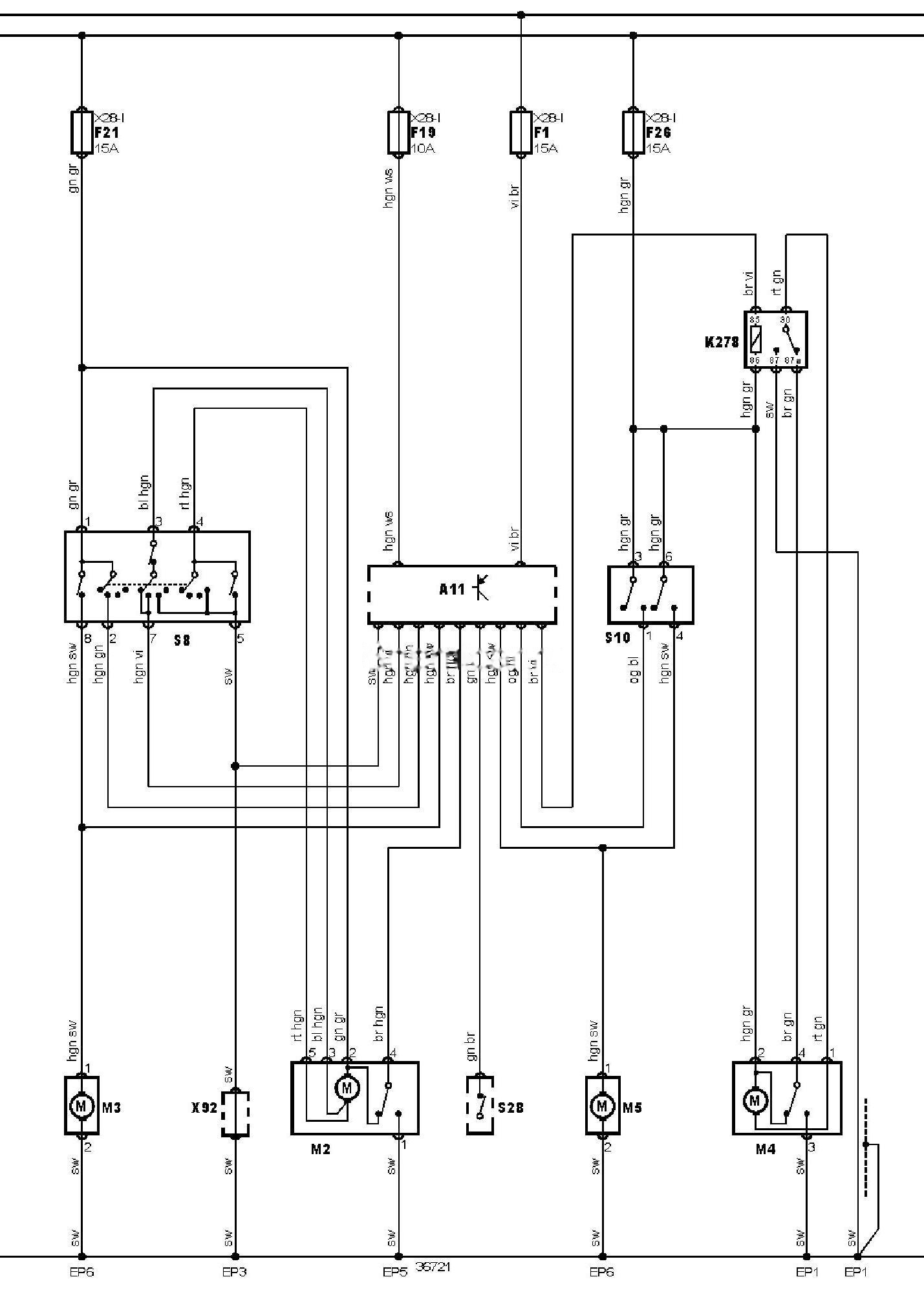

Електросхема очищувачів та омивачів (11.2002-).
Позначення до електричної схеми MG ZR
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
F1 |
Запобіжник |
|
F19 |
Запобіжник |
|
F21 |
Запобіжник |
|
F26 |
Запобіжник |
|
K278 |
Реле очищувача заднього скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
X92 |
Роз’єм (джампер) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
