Електросхема обігрівача скла тип 1 MG ZR

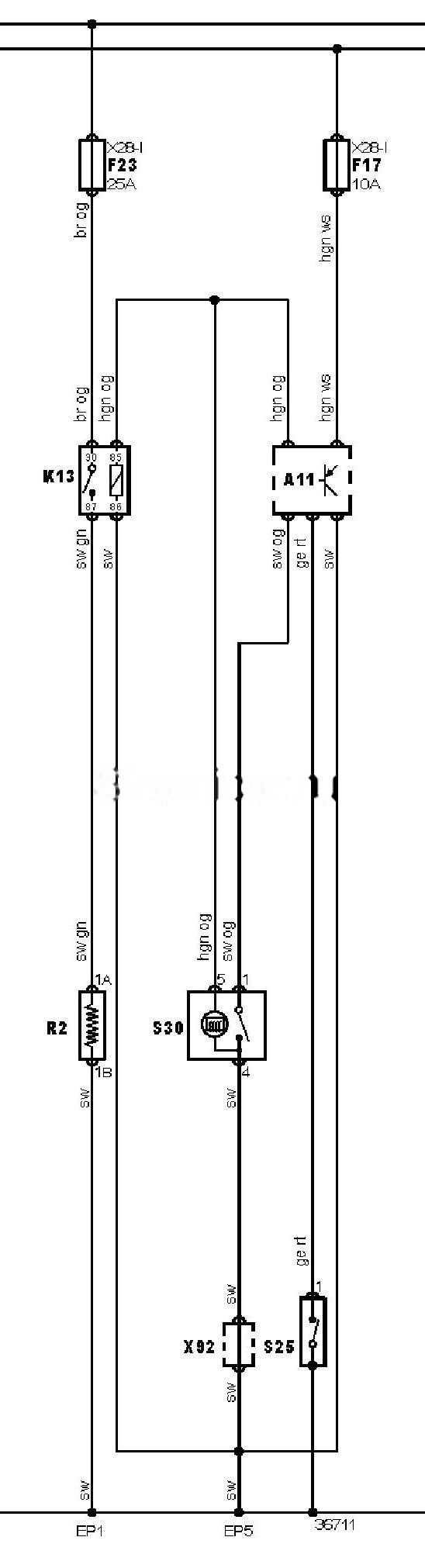

Електрична схема обігрівача скла MG ZR 2001, 2002 року випуску.

Електросхема обігрівача скла (-10.2002).

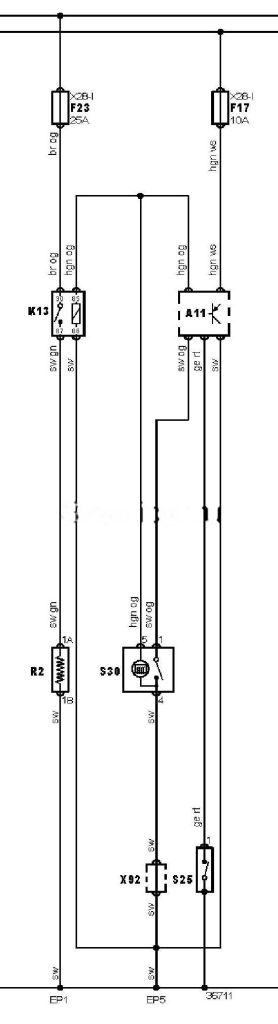

Електросхема обігрівача скла тип 1 MG ZR — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми MG ZR

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP1	Точка маси
EP5	Точка маси
F17	Запобіжник
F23	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
S25	Датчик аварійного тиску масла
S30	Вимикач обігрівача заднього скла
X92	Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В MG ZR
