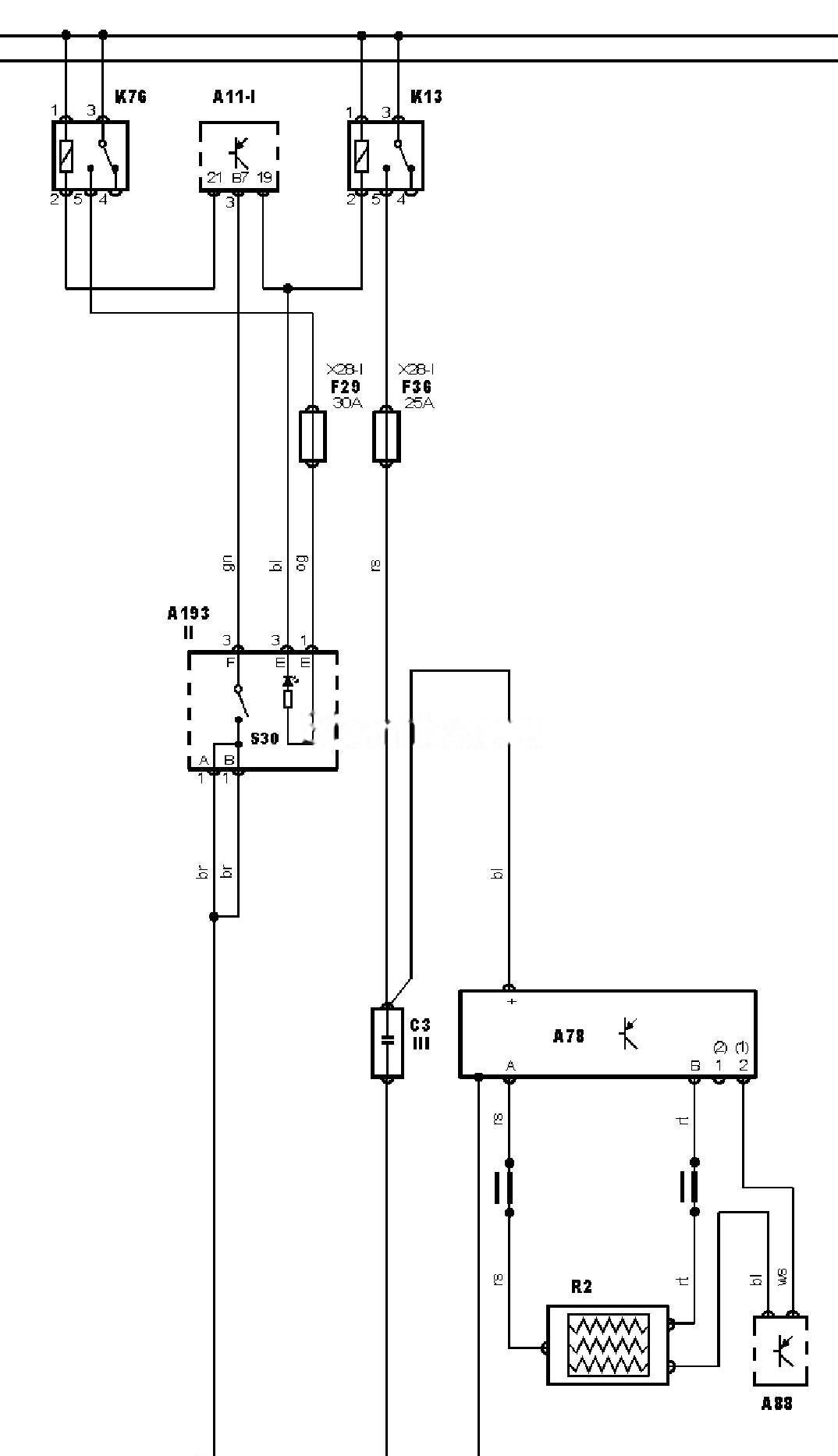

Електрична схема обігрівача скла Mercedes Benz M-Class (163) 1997, 1998, 1999 року випуску.
Електросхема обігрівача скла (-11.1999).
Позначення до електричної схеми Mercedes Benz M-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування — моторний відсік |
|
A78 |
Блок антени |
|
A88 |
Підсилювач сигналу антени |
|
A193 |
Багатофункціональний перемикач у зборі |
|
C3 |
Пригнічувач перешкод (аудіосистема) |
|
EP14 |
Точка маси |
|
EP8 |
Точка маси |
|
F29 |
Запобіжник |
|
F36 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
R2 |
Обігрівач заднього скла |
|
S30 |
Вимикач обігрівача заднього скла |
|
X28-1 |
Блок запобіжників/реле — моторний відсік |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
