Електрична схема мультимедіа — системи Mercedes Benz M-Class (163) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 року випуску.

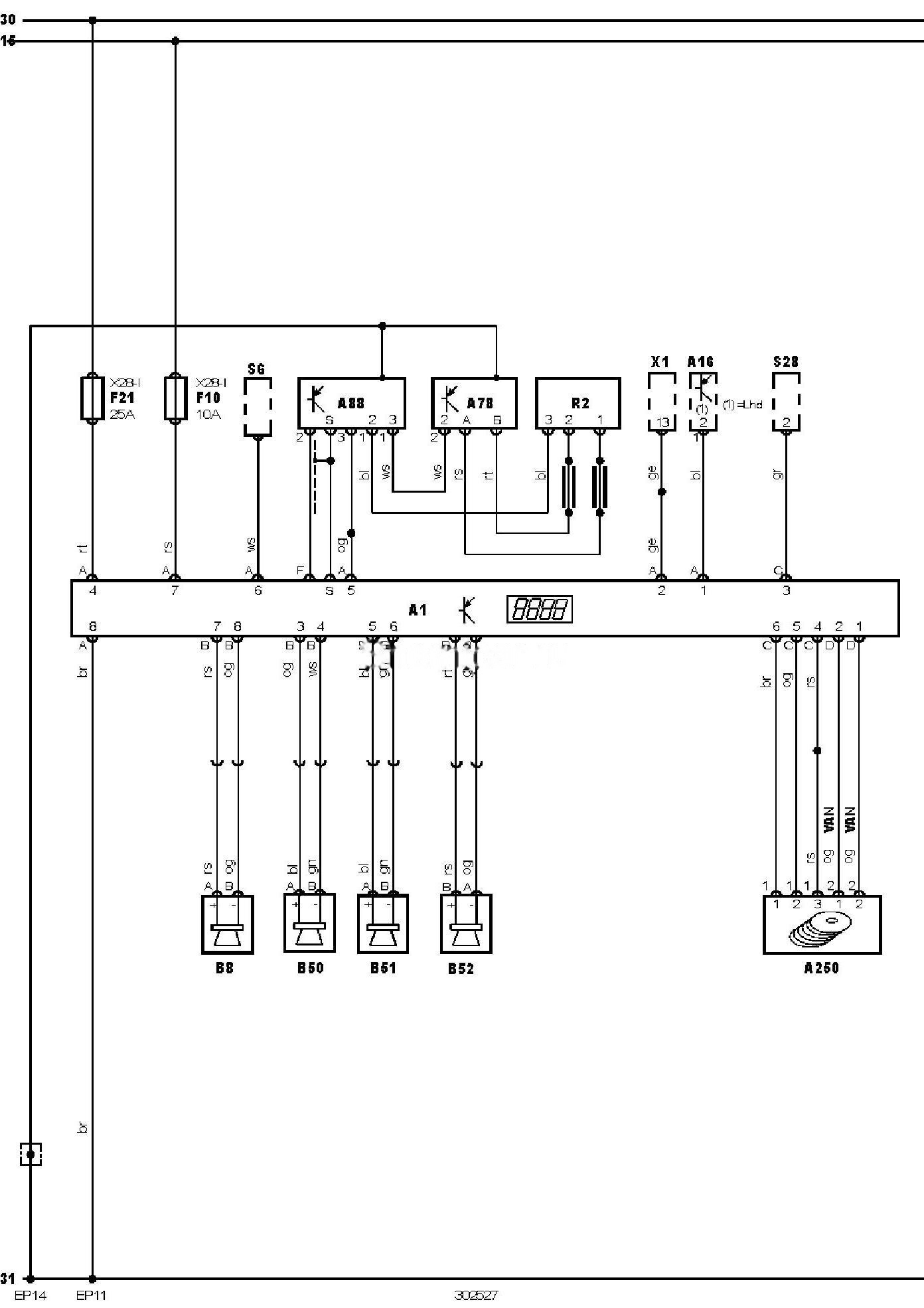

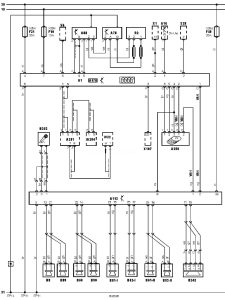

Електросхема мультимедіа — системи — Без підсилювача.
Позначення до електричної схеми Mercedes Benz M-Class
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A16 |
Електронний блок керування ABS |
|
A78 |
Блок антени |
|
A88 |
Підсилювач сигналу антени |
|
A250 |
CD-чейнджер |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
EP11 |
Точка маси |
|
EP14 |
Точка маси |
|
F10 |
Запобіжник |
|
F21 |
Запобіжник |
|
R2 |
Обігрівач заднього скла |
|
S6 |
Комбінований перемикач |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — моторний відсік |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
