Електрична схема мультимедіа-системи Mercedes Benz Sprinter (901)/W904 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

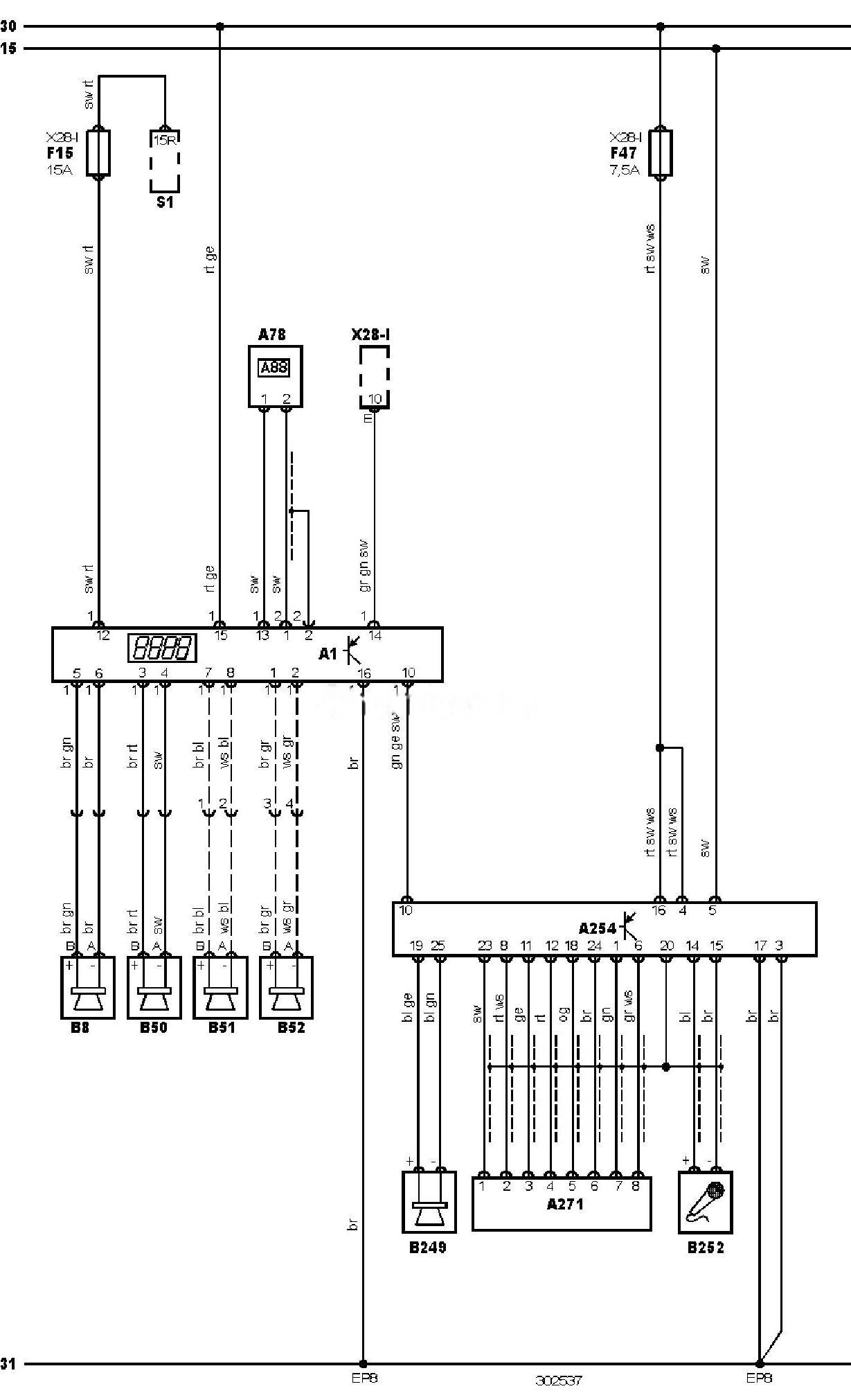

Електросхема мультимедіа-системи — Аудіосистема 10/20/30.
Позначення до електричної схеми Mercedes Benz Sprinter (901)/W904
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A78 |
Блок антени |
|
A88 |
Підсилювач сигналу антени |
|
A254 |
Блок керування телефоном |
|
A271 |
Блок керування телефоном |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
B249 |
Динамік телефону |
|
B252 |
Мікрофон |
|
EP8 |
Точка маси |
|
F15 |
Запобіжник |
|
F47 |
Запобіжник |
|
S1 |
Замок запалювання |
|
X28-1 |
Блок запобіжників/реле, рульова колонка |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
