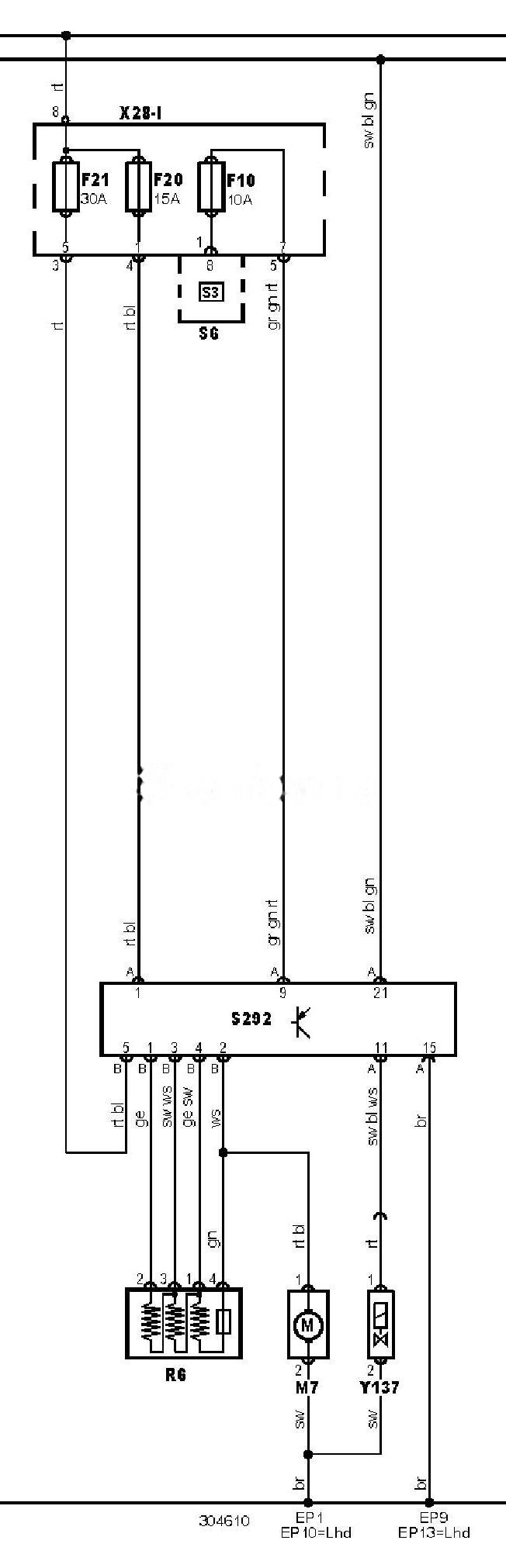

Електрична схема системи обігріву салону Mercedes Benz Sprinter (901) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.
Електросхема системи обігріву салону та системи охолодження двигуна.
Позначення до електричної схеми Mercedes Benz Sprinter (901)
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP13 |
Точка маси |
|
EP9 |
Точка маси |
|
F10 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X28-1 |
Блок запобіжників/реле 1 |
|
Y137 |
Е/м клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
