Електрична схема мультимедіа-системи Mercedes Benz Sprinter (901)/W904 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

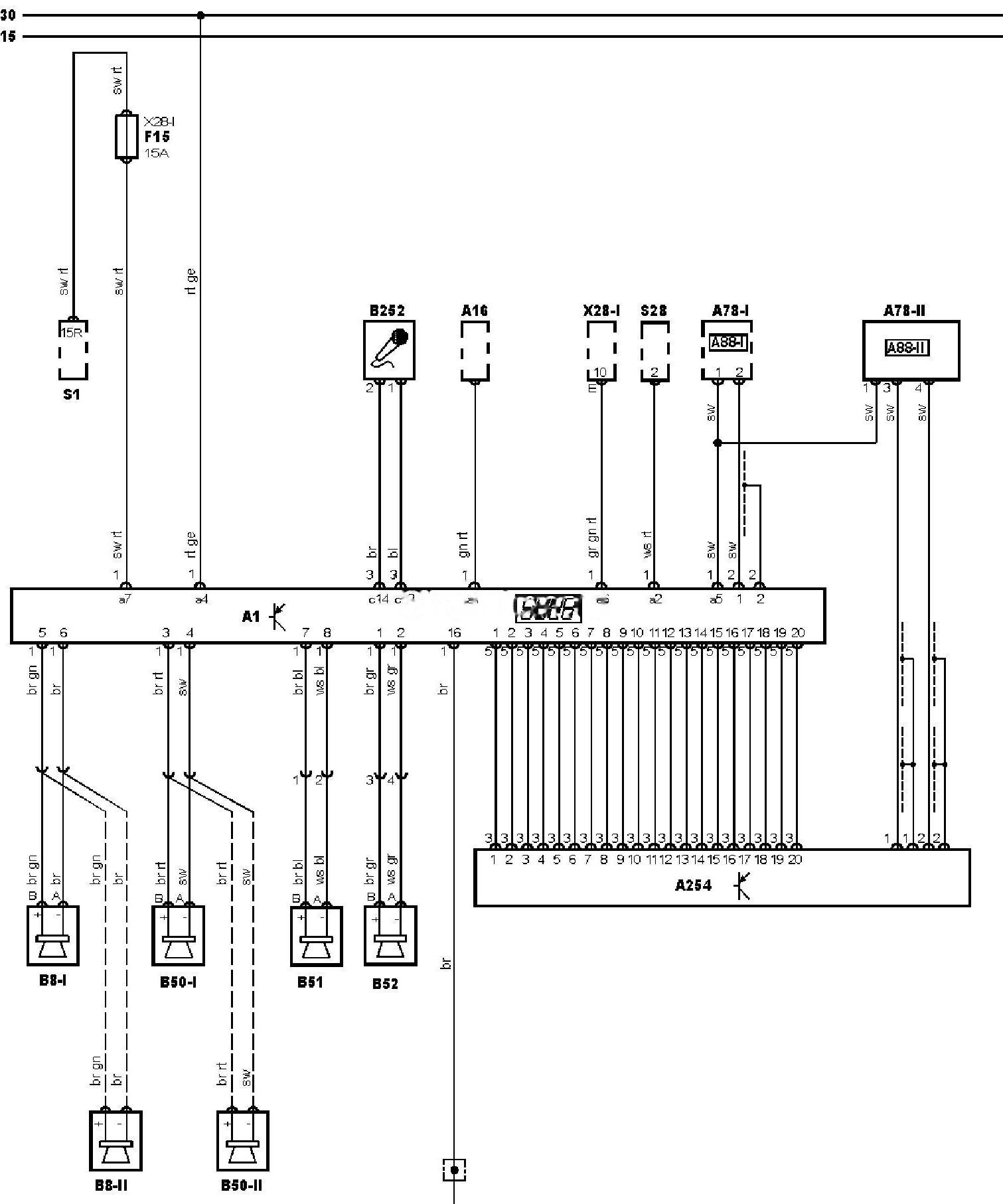

Електросхема мультимедіа-системи — Аудіосистема 40.
Позначення до електричної схеми Mercedes Benz Sprinter (901)/W904
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A16 |
Електронний блок керування ABS |
|
A78-1 |
Блок антени 1 |
|
A78-2 |
Блок антени 2 |
|
A88-1 |
Підсилювач 1 сигналу антени |
|
A88-2 |
Підсилювач 2 сигналу антени |
|
A254 |
Блок керування телефоном |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
B252 |
Мікрофон |
|
EP8 |
Точка маси |
|
F15 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
X28-1 |
Блок запобіжників/реле, рульова колонка |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
