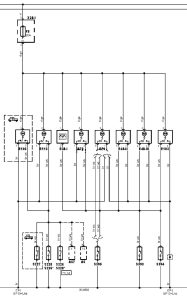

Електрична схема освітлення салону Mercedes Benz Sprinter (901)/W904 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

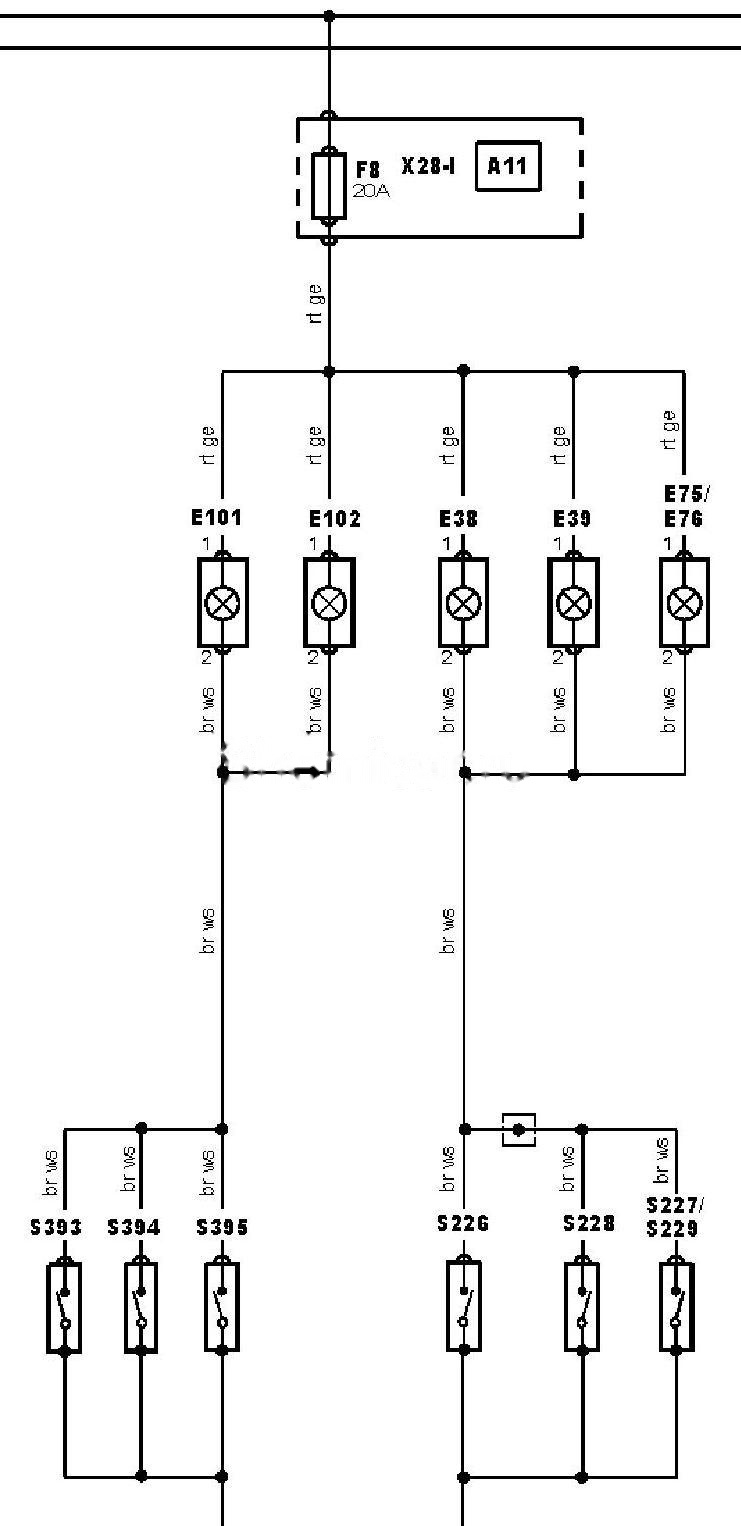

Електросхема ламп освітлення салону (лампи освітлення отвору дверей).
Позначення до електричної схеми Mercedes Benz Sprinter (901)/W904
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
E38 |
Лампа підсвічування отвору дверей (ліва або єдина) |
|
E39 |
Лампа підсвічування отвору дверей (права) |
|
E75 |
Лампа підсвічування отвору дверей (лівої задньої) |
|
E76 |
Лампа підсвічування отвору дверей (правої задньої) |
|
E101 |
Лампа підсвічування отвору зсувних дверей (лівої) |
|
E102 |
Лампа підсвічування отвору зсувних дверей (правої) |
|
F8 |
Запобіжник |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S393 |
Кінцевий вимикач зсувних дверей (лівої) |
|
S394 |
Кінцевий вимикач зсувних дверей (правої) |
|
S395 |
Кінцевий вимикач задніх дверей (вантажний відсік) |
|
X28-1 |
Блок запобіжників/реле, рульова колонка |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
