Електрична схема обігрівача скла Mercedes Benz Sprinter (901)/W904 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

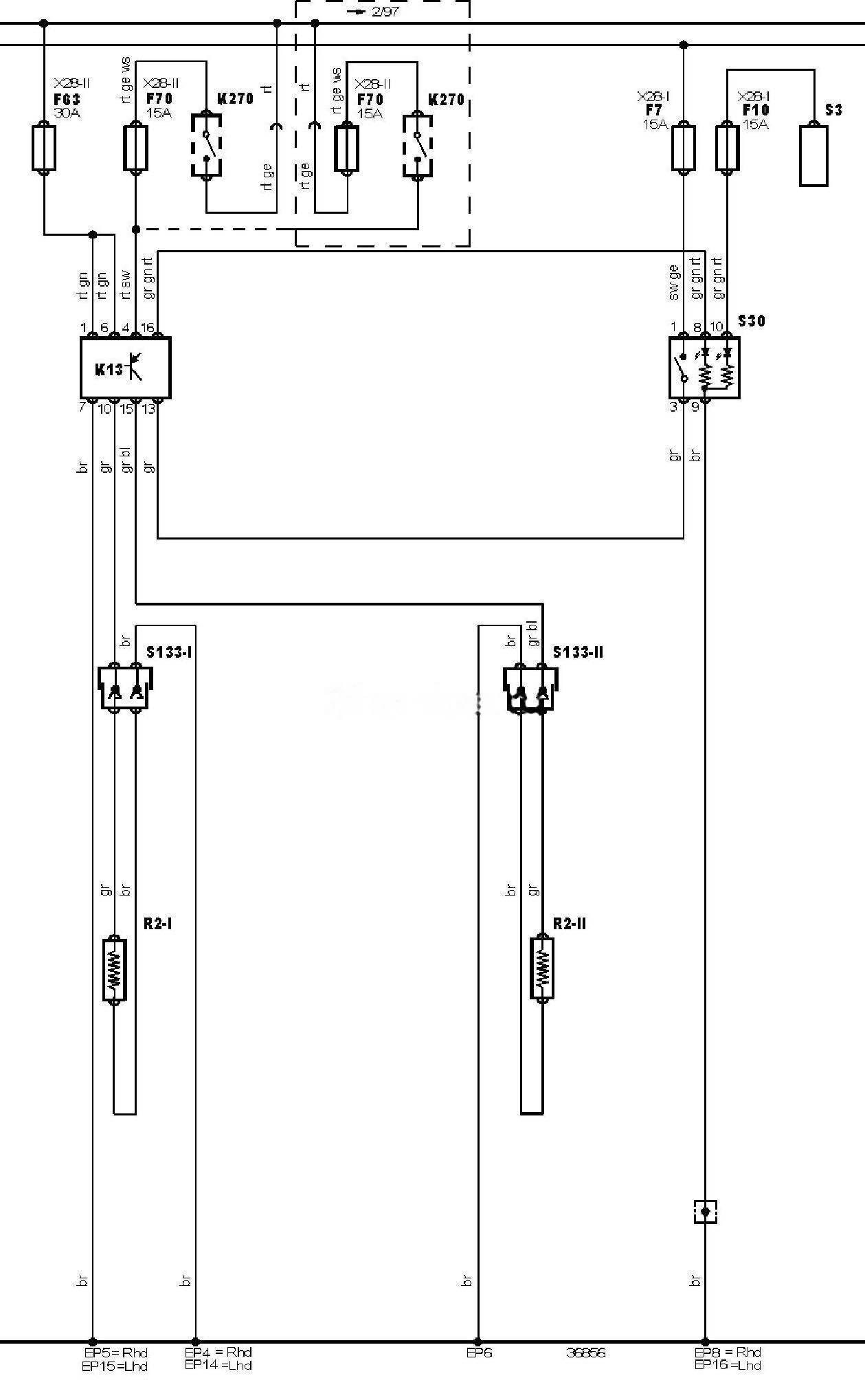

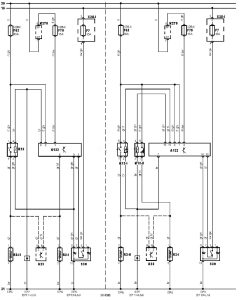

Електросхема обігрівача скла.
Позначення до електричної схеми Mercedes Benz Sprinter (901)/W904
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP14 |
Точка маси |
|
EP15 |
Точка маси |
|
EP16 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP8 |
Точка маси |
|
F7 |
Запобіжник |
|
F10 |
Запобіжник |
|
F63 |
Запобіжник |
|
F70 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K270 |
Реле основних ланцюгів |
|
R2-1 |
Обігрівач заднього скла |
|
R2-2 |
Обігрівач заднього скла |
|
S3 |
Вимикач фар |
|
S30 |
Вимикач обігрівача заднього скла |
|
S133-1 |
Кінцевий вимикач багажника / задніх дверей |
|
S133-2 |
Кінцевий вимикач багажника / задніх дверей |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
