Електрична схема обігрівача скла Ford Transit 2000, 2001, 2002, 2003 року випуску.

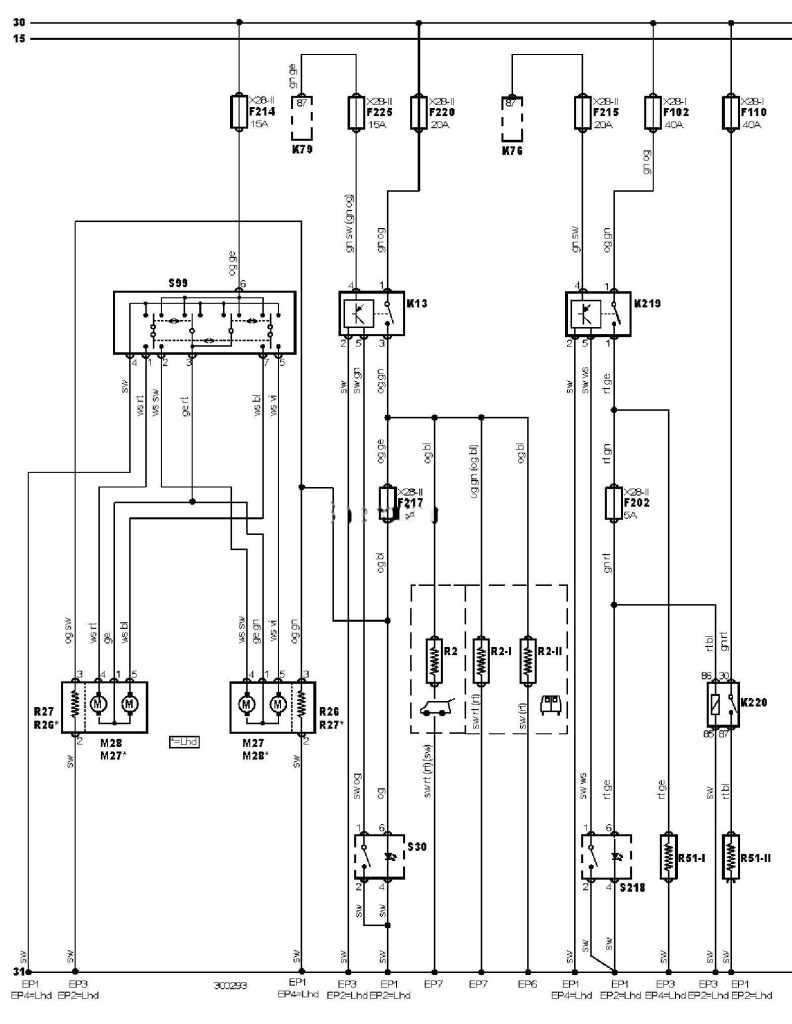

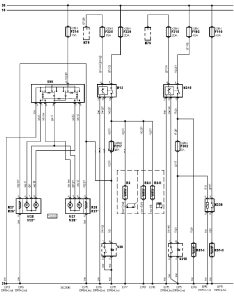

Електросхема обігрівача скла (-07.2003).
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
F102 |
Запобіжник |
|
F110 |
Запобіжник |
|
F202 |
Запобіжник |
|
F214 |
Запобіжник |
|
F215 |
Запобіжник |
|
F217 |
Запобіжник |
|
F220 |
Запобіжник |
|
F225 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
K79 |
Реле основних ланцюгів запалювання |
|
K219 |
Реле обігрівача лобового скла, ліве |
|
K220 |
Реле обігрівача лобового скла, праве |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R2-1 |
Обігрівач заднього скла 1 |
|
R2-2 |
Обігрівач заднього скла 2 |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
R51-1 |
Обігрівач лобового скла 1 |
|
R51-2 |
Обігрівач лобового скла 2 |
|
S30 |
Вимикач обігрівача заднього скла |
|
S99 |
Перемикач вибору дзеркала заднього виду |
|
S218 |
Вимикач обігрівача лобового скла |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, приладова панель 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
