Електрична схема обігрівача скла Ford Sportka 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску.

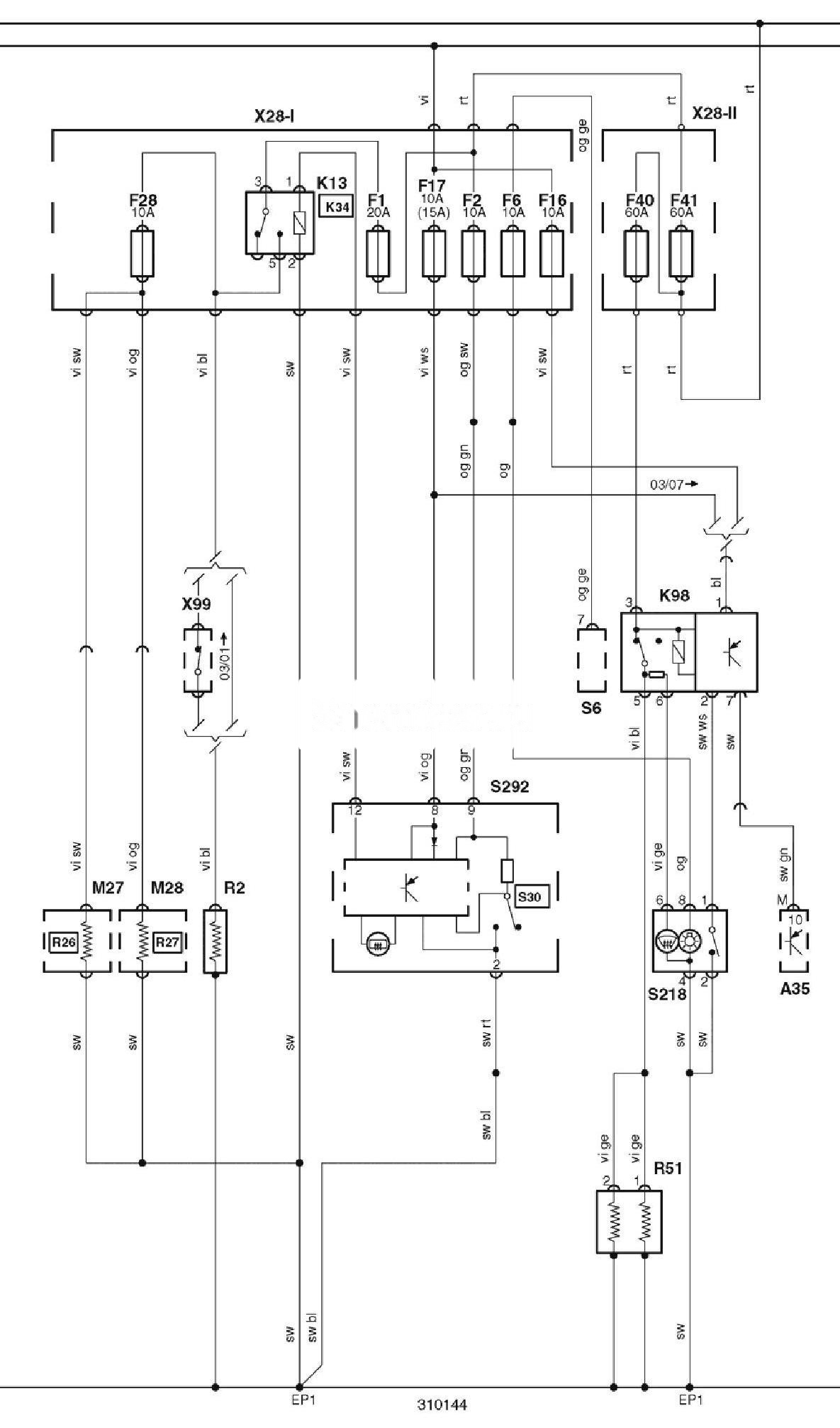

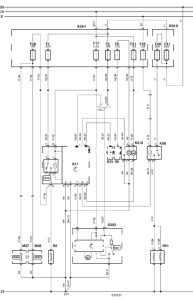

Електросхема обігрівача скла — Без багатофункціонального блоку управління.
Позначення до електричної схеми Ford Sportka
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
EP1 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F6 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F28 |
Запобіжник |
|
F40 |
Запобіжник |
|
F41 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K34 |
Реле обігрівача дзеркал заднього виду |
|
K98 |
Реле обігрівача лобового скла |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
R51 |
Обігрівач лобового скла |
|
S6 |
Комбінований перемикач |
|
S30 |
Вимикач обігрівача заднього скла |
|
S218 |
Вимикач обігрівача лобового скла |
|
S292 |
Панель управління кондиціонером/опалювачем |
|
X99 |
Контактна пластина кришки багажника / задніх дверей |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
