Електрична схема очищувачів та омивачів 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

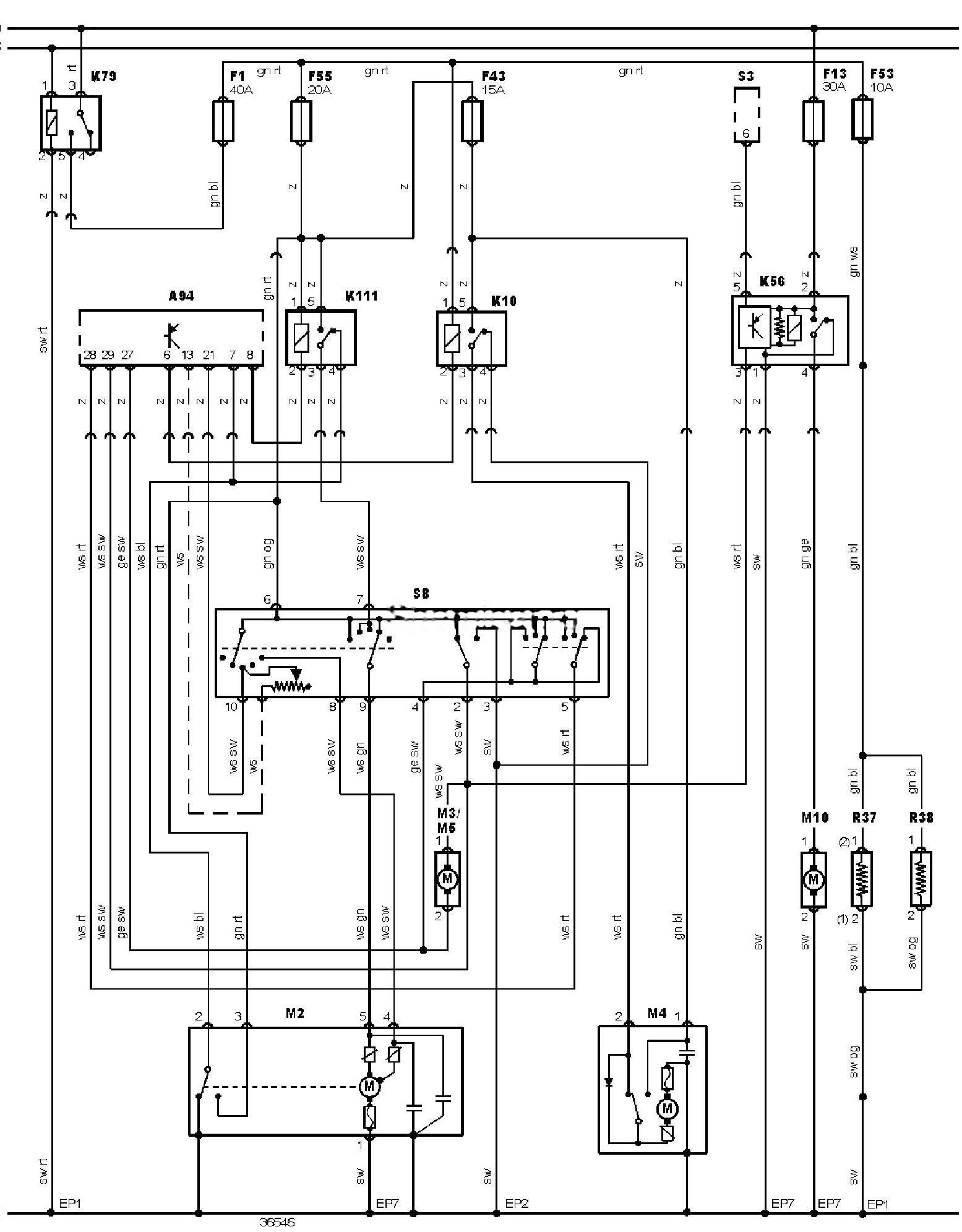

Електросхема очищувачів та омивачів — Універсал/ Хетчбек
Позначення до електричної схеми Ford Focus
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A94 |
Інтегроване реле/блок керування |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP7 |
Точка маси |
|
F1 |
Запобіжник |
|
F13 |
Запобіжник |
|
F43 |
Запобіжник |
|
F53 |
Запобіжник |
|
F55 |
Запобіжник |
|
K10 |
Реле очищувача/омивача заднього скла |
|
K56 |
Реле насоса омивача фар |
|
K79 |
Реле основних ланцюгів запалювання |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
R37 |
Обігрівач форсунки омивача лобового скла (лівий або єдиний) |
|
R38 |
Обігрівач форсунки омивача лобового скла (правий) |
|
S3 |
Вимикач фар |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
