Електрична схема освітлення салону Opel Corsa-B 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

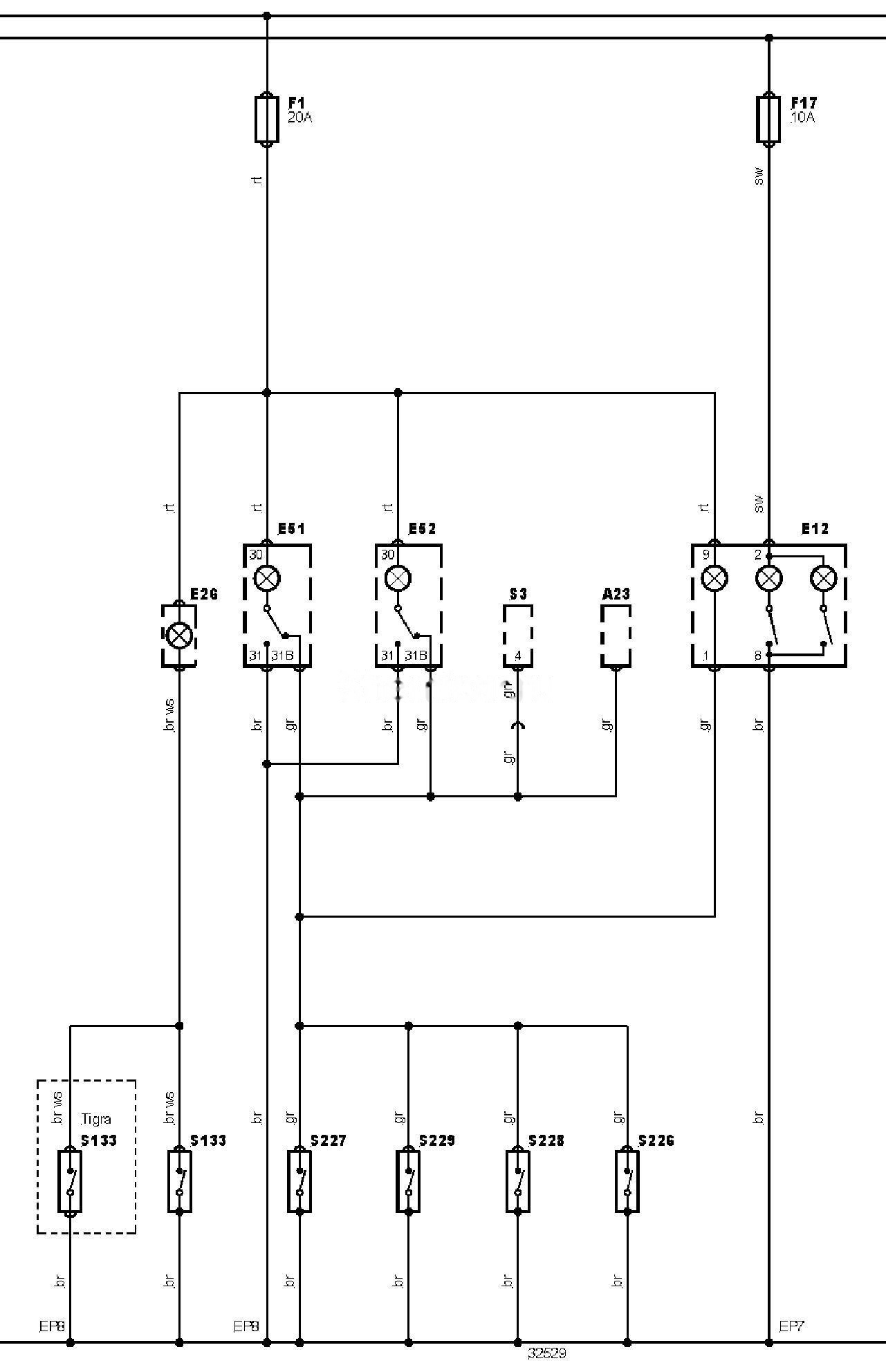

Електросхема ламп освітлення салону.
Позначення до електричної схеми Opel Corsa
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A23 |
Блок керування протиугінною системою |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
F1 |
Запобіжник |
|
F17 |
Запобіжник |
|
S3 |
Вимикач фар |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач водійських дверей |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач пасажирських дверей |
|
S229 |
Кінцевий вимикач правих задніх дверей |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
