Електрична схема освітлення салону Opel Signum 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

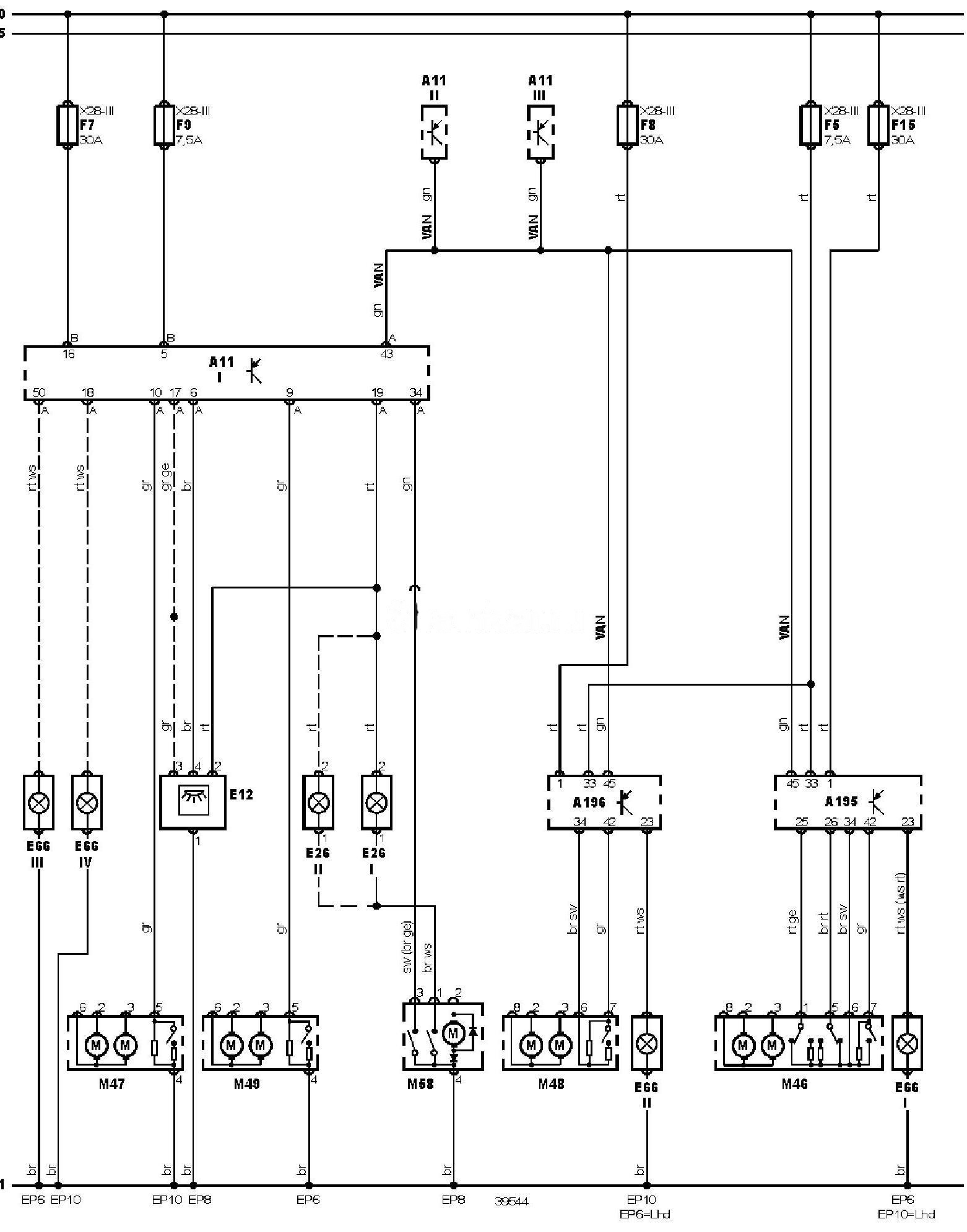

Електросхема ламп освітлення салону.
Позначення до електричної схеми Opel Signum
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A195 |
Блок керування електрообладнанням водійських дверей |
|
A196 |
Блок керування електрообладнанням пасажирських дверей |
|
EP10 |
Точка маси |
|
EP6 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E66 |
Габаритна лампа(и) дверей |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F15 |
Запобіжник |
|
M46 |
Електродвигун центрального замка (водійські двері) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (пасажирські двері) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задні двері) |
|
VAN |
Шина даних VAN |
|
X28-3 |
Блок запобіжників/реле — приладова панель |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
