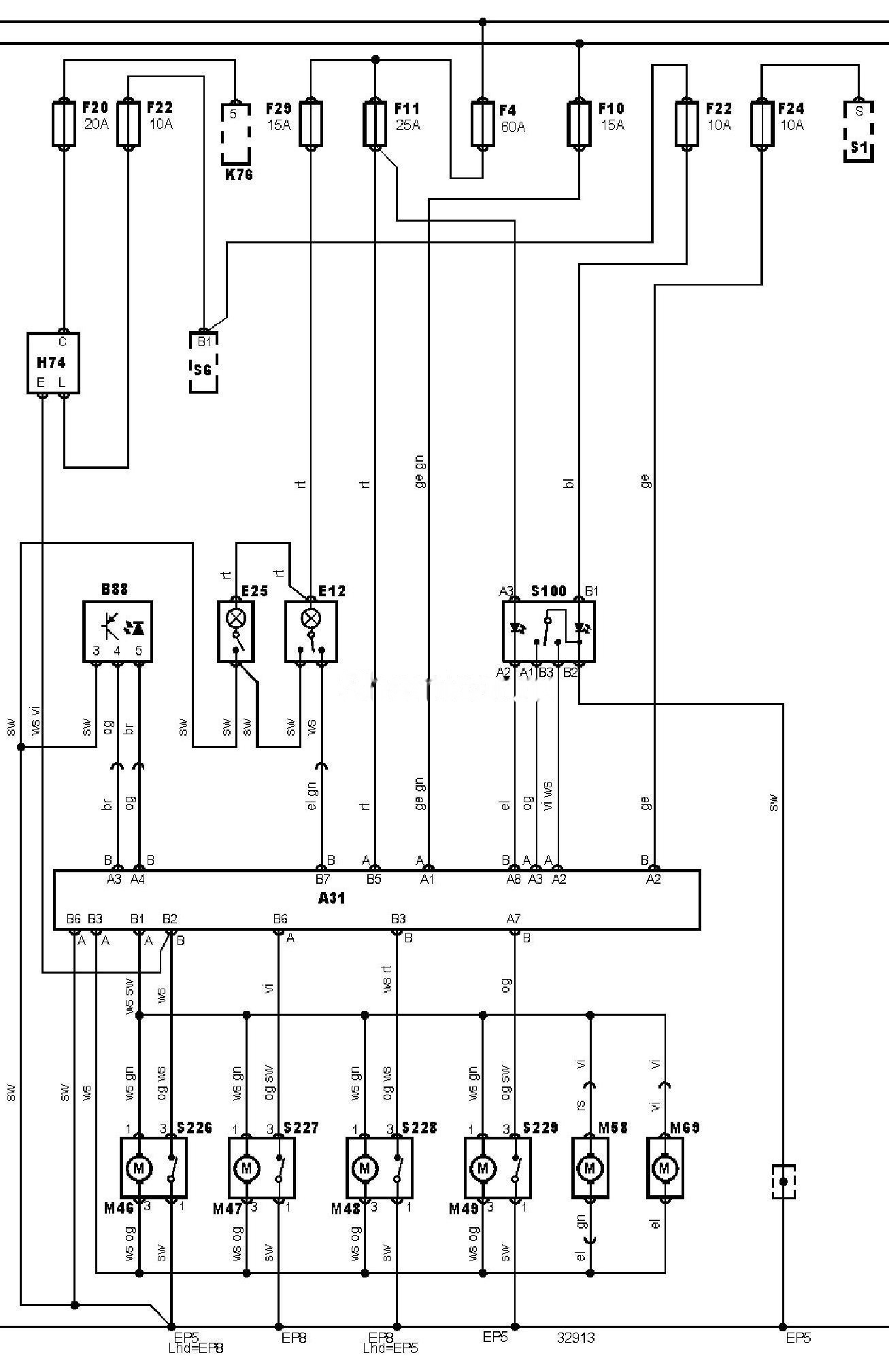

Електрична схема освітлення салону Renault Laguna 1 (X56) 1994, 1995, 1996, 1997, 1998, 1999, 2000 року випуску.
Електросхема ламп освітлення салону.
Позначення до електричної схеми Renault Laguna
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A31 |
Блок управління центральним замком |
|
B88 |
Датчик сигналу центрального замка |
|
EP5 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E25 |
Лампа місцевого підсвічування (єдина) |
|
F4 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F20 |
Запобіжник |
|
F22 |
Запобіжник |
|
F24 |
Запобіжник |
|
F29 |
Запобіжник |
|
H74 |
Зуммер попередження про невиключені габарити |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задня двері) |
|
M69 |
Електродвигун приводу замка лючка паливно-заливної горловини |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
|
S100 |
Головний вимикач центрального замка |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
