Електрична схема обігрівача скла Renault Laguna 1 (X56) 1994, 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

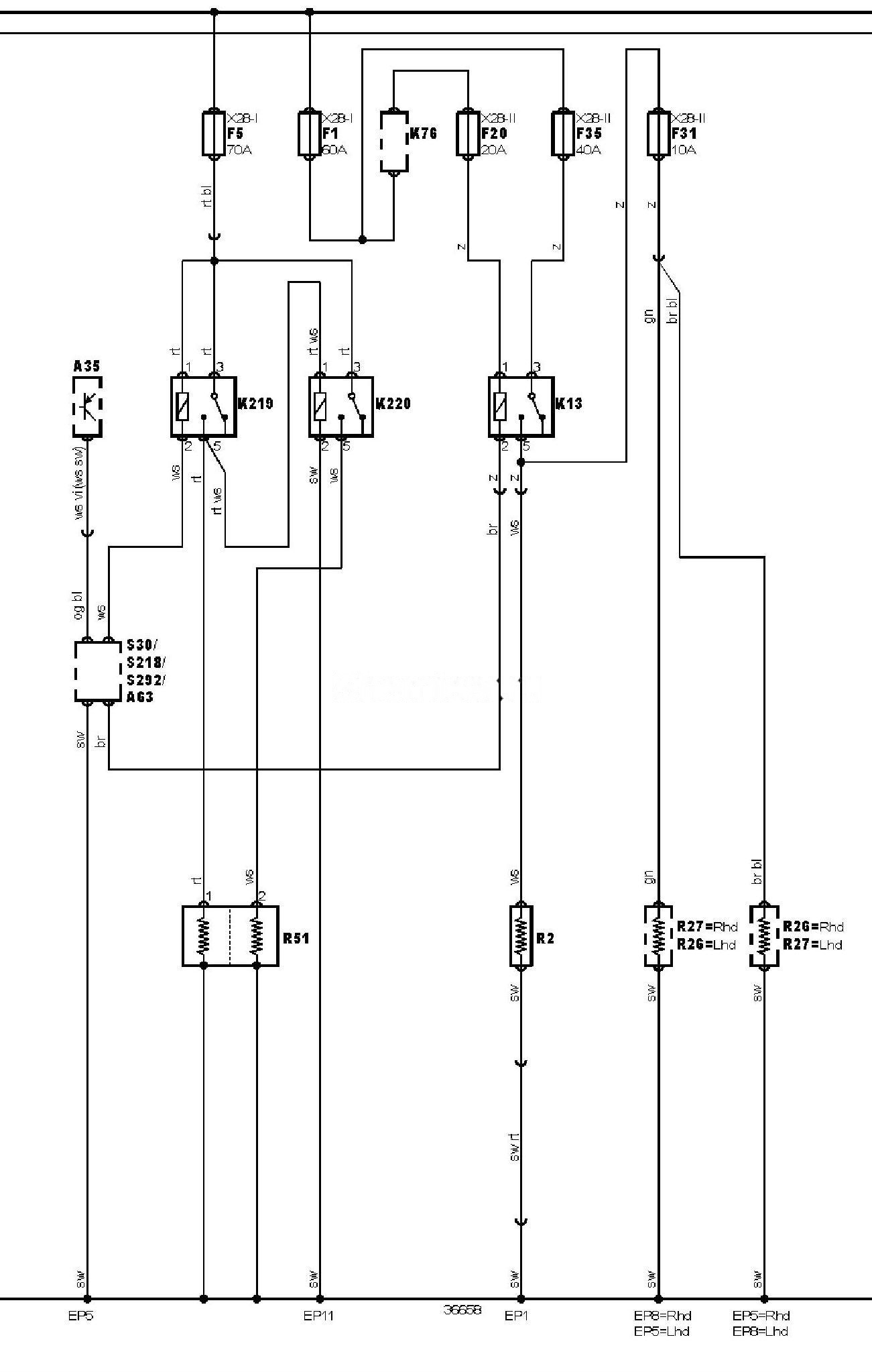

Електросхема обігрівача скла.
Позначення до електричної схеми Renault Laguna
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A63 |
Електронний блок керування кондиціонером |
|
EP1 |
Точка маси |
|
EP11 |
Точка маси |
|
EP5 |
Точка маси |
|
EP8 |
Точка маси |
|
F1 |
Запобіжник |
|
F5 |
Запобіжник |
|
F20 |
Запобіжник |
|
F31 |
Запобіжник |
|
F35 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
K219 |
Реле обігрівача лобового скла, ліве |
|
K220 |
Реле обігрівача лобового скла, праве |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
R51 |
Обігрівач лобового скла |
|
S30 |
Вимикач обігрівача заднього скла |
|
S218 |
Вимикач обігрівача лобового скла |
|
S292 |
Панель керування кондиціонером/опалювачем |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
